ГЭТ 55-2025 Государственный первичный эталон единиц звукового давления и колебательной скорости в водной среде
Область применения Государственного первичного эталона ГЭТ 55-2025
Оборона и безопасность, прогноз чрезвычайных ситуаций, прибрежная энергетика, навигация, судостроительная и добывающая промышленность..

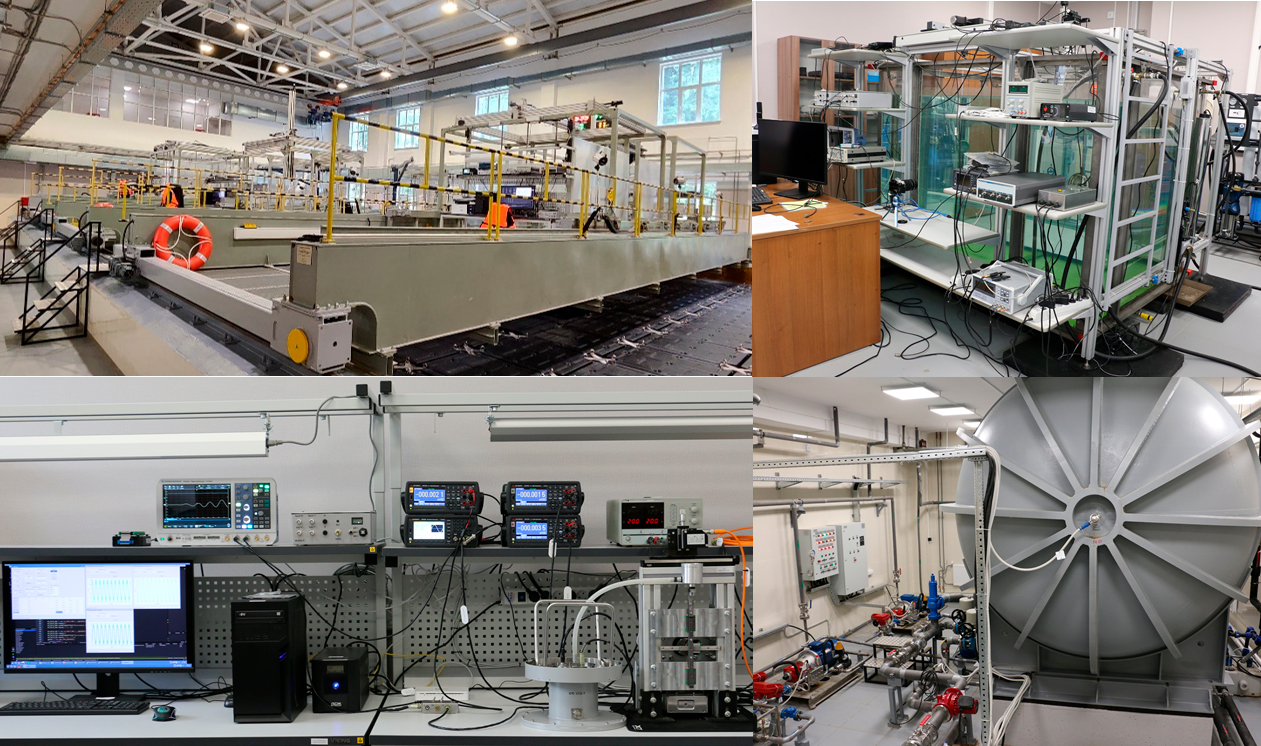

Описание Государственного первичного эталона ГЭТ 55-2025
Разработан и изготовлен во ВНИИФТРИ в 1974 г. Исследован и усовершенствован в период с 1974 по 2024 гг. Переутвержден приказом Росстандарта № 1044 от 29.05.2025 г. с расширенными функциональными возможностями. В эталоне используется гидростатический метод, метод сличения, метод взаимности в малой камере (при избыточном статическом давлении от 0,5 до 50 МПа), метод взаимности в свободном поле в заглушенном специальном многофункциональном метрологическом бассейне, малых незаглушенных бассейнах и в барокамере (при избыточном статическом давлении до 15 МПа и температуре воды от плюс 4 °С до плюс 35 °С).
В составе эталона:
- восемь установок воспроизведения единицы звукового давления в водной среде в диапазонах частот:
- (0,001 — 1) Гц (в камере малого объёма),
- (0,1 — 1000) Гц (в камере малого объёма),
- (0,5 — 500) Гц (в камере малого объёма при избыточном статическом давлении от 0,5 до 50 МПа),
- (0,5 — 250) кГц (в заглушенном гидроакустическом бассейне 22×14×12 м, на непрерывной сетке частот),
- (1 — 250) кГц (в заглушенном гидроакустическом бассейне 22×14×12 м, на третьоктавных частотах),
- (1 — 250) кГц (в заглушенном гидроакустическом бассейне 22×14×12 м, с шагом по частоте 1 Гц),
- (2 — 500) кГц (в барокамере при избыточном гидростатическом давлении от 0 до 15 МПа и температуре воды от 4 °C до 35 °C),
- (0,1 — 1) МГц (в гидроакустическом бассейне 1,5×2,5×1,5 м);
- две установки воспроизведения единицы колебательной скорости в водной среде в диапазонах частот:
- (5 — 500) Гц (в камере малого объёма),
- (0,5 — 10) кГц (в заглушенном гидроакустическом бассейне 22×14×12 м).
- установка для воспроизведения фазового угла чувствительности в диапазоне частот
(50 — 250) кГц (в гидроакустическом бассейне 1,5×2,0×1,5 м).
Метрологические характеристики Государственного первичного эталона ГЭТ 55-2025
|
Наименование метрологических и технических характеристик |
Значения метрологических и технических характеристик |
|
Воспроизведение амплитуды звукового давления в водной среде |
|
|
Диапазон частот, Гц |
от 1·10−3 до 1·106 |
|
Диапазон воспроизводимых амплитуд звукового давления, Па в диапазоне частот от 0,001 до 1 Гц в диапазоне частот от 0,1 до 1000 Гц в диапазоне частот от 0,5 до 250 кГц в диапазоне частот от 0,1 до 1,0 МГц |
от 50 до 100 от 0,5 до 1000 от 1 до 200 от 50 до 250 |
|
НСП, при Р = 0,99 в диапазоне частот от 0,001 до 1 Гц в диапазоне частот от 0,1 до 1000 Гц в диапазоне частот от 0,5 до 250 кГц в диапазоне частот от 0,1 до 1,0 МГц |
0,7·10−2 2,0·10−2 3,0·10−2 4,0·10−2 |
|
СКО в диапазоне частот от 0,001 до 1 Гц в диапазоне частот от 0,1 до 1000 Гц в диапазоне частот от 0,5 до 250 кГц в диапазоне частот от 0,1 до 1,0 МГц |
0,2·10−2 0,5·10−2 0,5·10−2 1,0·10−2 |
|
Воспроизведение амплитуды звукового давления в водной среде при избыточном гидростатическом давлении |
|
|
Диапазон частот, Гц |
от 0,5 до 5·102 от 2·103 до 5·105 |
|
Диапазон воспроизводимых амплитуд звукового давления, Па в диапазоне частот от 0,5 до 500 Гц в диапазоне частот от 2 до 500 кГц |
от 20 до 50 от 1 до 200 |
|
Диапазон избыточных гидростатических давлений, МПа в диапазоне частот от 0,5 до 500 Гц в диапазоне частот от 2 до 500 кГц |
от 0,2 до 50 от 0 до 15 |
|
НСП, при Р = 0,99 в диапазоне частот от 0,5 до 500 Гц в диапазоне частот от 2 до 500 кГц |
2,4×10−2 4,0·10−2 |
|
СКО в диапазоне частот от 0,5 до 500 Гц в диапазоне частот от 2 до 500 кГц |
0,7×10−2 1,0·10−2 |
|
Воспроизведение амплитуды колебательной скорости частиц водной среды |
|
|
Диапазон частот, Гц |
от 5 до 1·104 |
|
Диапазон воспроизводимых амплитуд колебательной скорости водной среды, м·с‒1 |
от 10−7 до 10−4 |
|
НСП, при Р = 0,99 |
5,0·10−2 |
|
СКО |
1,0·10−2 |
|
Воспроизведение фазового угла чувствительности |
|
|
Диапазон частот, Гц |
от 5·104 до 2,5·105 |
|
Диапазон воспроизведения фазового угла чувствительности |
от –360° до 360° |
|
НСП, при Р = 0,99 |
6,7° |
|
СКО |
4,4° |
