Государственные первичные эталоны

ГЭТ 194-2011. Государственный первичный эталон единиц амплитуды ультразвукового смещения И колебательной скорости поверхности твердых сред

Область применения

  • Акустические измерения в твердых средах.
  • Акустико-эмиссионный контроль технического состояния, диагностика объектов, сооружений нефтеперерабатывающей и нефтехимической промышленности, энергетики (в том числе, атомной), трубопроводного транспорта, ракетно-космической промышленности, строительства. Проведение научных исследований.
  • Измерение уровней контактного ультразвука.

Описание

ГЭТ 194-2011 создан в 2011 г., утверждён в 2012 году, приказ Росстандарта № 322 от 10.05.2012 г. Хранится в Хабаровском филиале ВНИИФТРИ. В основу работы первичного эталона положен метод сравнения посредством лазерного интерферометра значения амплитуды ультразвукового (УЗ) смещения поверхности твердого тела с длиной волны лазерного излучения. Принцип действия заключается в возбуждении с помощью высокоточного широкополосного калибратора переменного напряжения УЗ колебаний рабочей поверхности электроакустического преобразователя эталона, бесконтактной регистрации интерференционной картины с помощью широкополосного лазерного интерферометра и измерении амплитуды УЗ смещения поверхности твердого тела.

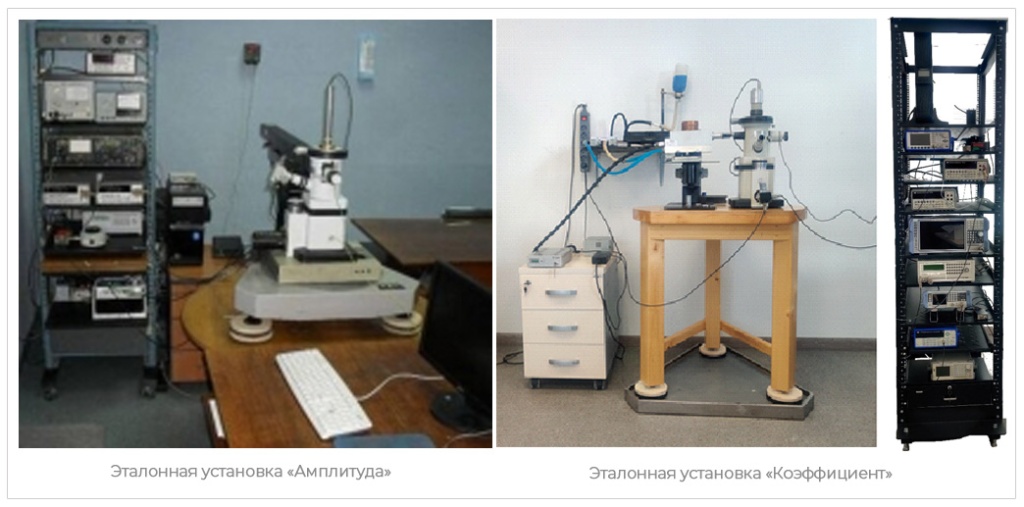

В составе эталона:

  • оптическая бесконтактная интерферометрическая система регистрации ультразвуковых колебаний;
  • контрольно-измерительная стойка с радиоэлектронной аппаратурой;
  • эталонный электроакустический преобразователь;
  • измеритель температуры окружающего воздуха;
  • персональный компьютер с программным обеспечением (ПО ГПЭ 001/152-2001 РЗФ).

Метрологические характеристики

Диапазон значений амплитуды УЗ смещения, м 5·10-11 — 5·10-10
Диапазон значений колебательной скорости, м/с 2·10-4 — 1·10-3
Относительное среднее квадратическое отклонение (амплитуда ультразвукового смещения) 0,5·10-2
Относительная неисключенная систематическая погрешность (амплитуда ультразвукового смещения) 0,9·10-2
Относительная стандартная неопределённость, по типу А (амплитуда ультразвукового смещения) 0,43·10-2
Относительная стандартная неопределённость, по типу В (амплитуда ультразвукового смещения 0,37·10-2
Относительная суммарная стандартная неопределённость (амплитуда ультразвукового смещения) 0,57·10-2
Относительная расширенная неопределённость (коэффициент охвата k = 2) (амплитуда ультразвукового смещения) 1,14·10-2
