ГЭТ 151-2020. Государственный первичный эталон единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея, температуры конденсации углеводородов

Государственный первичный эталон единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея, температуры конденсации углеводородов

Область применения

Гигрометрия. Нефтяная и газовая промышленность. Микроэлектроника и нанотехнологии. Гидрометеорология. Процессы сушки. Энергетика, включая атомную. Авиационная и космическая техника. Условия испытаний различной продукции.

Описание

Государственный первичный эталон ГЭТ 151 разработан и исследован в период с 1981 г. по 1985 г. Усовершенствован с 2006 по 2010 гг., с 2012 по 2014 гг. и с 2017 по 2019 гг. в Восточно-Сибирском филиале ФГУП «ВНИИФТРИ». Приказ Росстандарта № 863 от 06 мая 2020 г. Государственный первичный эталон ГЭТ 151 является верхним звеном Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов утвержденной приказом № 2415 от 21.11.2023 г. Федерального агентства по техническому регулированию и метрологии и предназначен для передачи единиц влажности газов вторичным и рабочим эталоном, а также высокоточным средствам измерений при давлениях до 30 МПа.

Первичный эталон единиц влажности газов воспроизводит единицы относительной влажности газа, молярной (объемной) доли влаги, температуры точки росы/инея, температуры конденсации углеводородов с помощью четырех эталонных генераторов, реализующих метод двух давлений метод фазового равновесия. Управление работой генераторов производится с помощью трех независимых пультов управления.

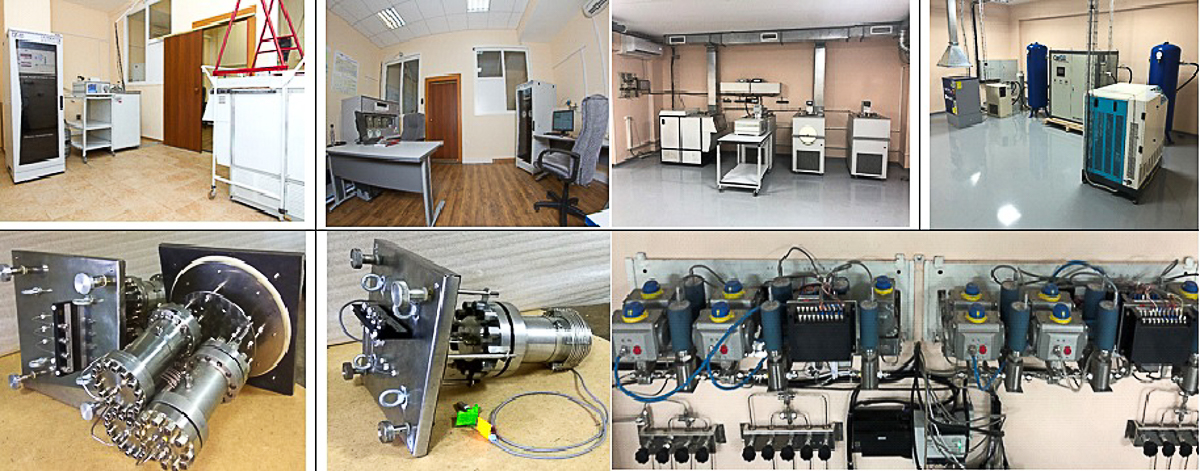

Состав эталона

  • эталонный генератор влажного газа в области положительных температур термостатирования;
  • эталонный генератор влажного газа в области отрицательных температур термостатирования;
  • эталонный генератор влажного газа, реализующий метод фазового равновесия;
  • эталонный генератор температуры точки росы и температуры конденсации углеводородов высокого давления в составе:
    • генератор влажного углеводородного газа «t°˂0»;
    • генератор влажного углеводородного газа «t°˃0»;
    • генератор температуры конденсации углеводородов (2 шт.);
  • пульт управления эталонными генераторами в области положительных и отрицательных температур термостатирования;
  • пульт управления эталонным генератором, реализующим метод фазового равновесия, и эталонным генератором в области отрицательных температур термостатирования;
  • пульт управления эталонным генератором температуры точки росы и температуры конденсации углеводородов высокого давления;
  • азотная станция;
  • система кондиционирования и вентиляции;
  • генератор сухого газа;
  • набор контрольных гигрометров.

Метрологические характеристики

Диапазон значений относительной влажности газа,
в котором воспроизводится единица, %
от 5 до 98
Диапазон значений молярной (объемной) доли влаги,
в котором воспроизводится единица, млн-1-1
от 1·10-1 до 7·105
Диапазон значений температуры точки росы/инея,
в котором воспроизводится единица, °С
от —120 до +90
Диапазон значений температуры конденсации углеводородов,
в котором воспроизводится единица, °С.
от — 60 до + 30 °С.
Первичный эталон обеспечивает воспроизведение единицы относительной влажности со средним квадратическим отклонением результата измерений, не превышающим 0,05 % при 15 независимых измерениях.
Неисключенная систематическая погрешность относительной влажности газа (при доверительной вероятности Р = 0,99)
  • при положительных температурах газа не превышает, %
  • при отрицательных температурах газа не превышает, %



0,1

0,2

Стандартная неопределённость относительной влажности газа:
  • оценённая по типу А, %
  • оценённая по типу В при положительных температурах газа, %
  • при отрицательных температурах газа, %



0,05

0,04

0,08

Суммарная стандартная неопределённость относительной влажности газа, % 0,06 — 0,1
Расширенная неопределённость относительной влажности газа при коэффициенте охвата k = 2, % 0,13 — 0,2
Первичный эталон обеспечивает воспроизведение единицы молярной (объемной) доли влаги со средним квадратическим отклонением результата измерений, не превышающим 0,3 % при 15 независимых измерениях.
Неисключенная систематическая погрешность молярной (объемной) доли влаги (при доверительной вероятности Р = 0,99), % 0,13 — 1,4
Стандартная неопределённость молярной (объемной) доли влаги:
  • оценённая по типу А, %
  • оценённая по типу В, %



0,3

0,05 — 0,6

Суммарная стандартная неопределённость молярной (объемной) доли влаги, % 0,3 — 0,65
Расширенная неопределённость молярной (объемной) доли влаги при коэффициенте охвата k = 2, % 0,7 — 1,3
Первичный эталон обеспечивает воспроизведение единицы температуры точки росы/инея со средним квадратическим отклонением результата измерений, не превышающим 0,05 °С при 15 независимых измерениях.
Неисключенная систематическая погрешность температуры точки росы/инея (при доверительной вероятности Р = 0,99):
  • для температуры точки росы/инея от —60 до +90 °С, °С
  • для температуры точки росы/инея от —120 до —60 °С, °С



0,04 — 0,08

не более 0,12

Стандартная неопределённость температуры точки росы/инея:
  • оценённая по типу А, °С
  • оценённая по типу В, °С



0,05

0,02 — 0,05

Первичный эталон обеспечивает воспроизведение единицы температуры конденсации углеводородов со средним квадратическим отклонением результата измерений, не превышающим 0,05 °С при 15 независимых измерениях.
Неисключенная систематическая погрешность температуры конденсации углеводородов составляет (при доверительной вероятности Р = 0,99), °С от 0,11 до 0,14
Стандартная неопределенность измерений при воспроизведении температуры конденсации углеводородных газов:
  • оцененная по типу А, °С;
  • оцененная по типу B, °С



0,05

от 0,05 до 0,08

Суммарная стандартная неопределенность измерений при воспроизведении температуры конденсации углеводородных газов, °С от 0,07 до 0,09
Расширенная неопределенность измерений при воспроизведении температуры конденсации углеводородных газов при коэффициенте охвата k=2, °С от 0,14 до 0,19
Первичный эталон обеспечивает воспроизведение единиц температуры точки росы/инея и температуры конденсации углеводородов при давлении до 30,0 МПа.
