ГЭТ 26-2010. Государственный первичный эталон единицы мощности электромагнитных колебаний в волноводных и коаксиальных трактах в диапазоне частот от 0,03 до 37,50 ГГц

Государственный первичный эталон единицы мощности электромагнитных колебаний в волноводных и коаксиальных трактах в диапазоне частот от 0,03 до 37,50 ГГц

Область применения

  • Калибровка ваттметров СВЧ всех видов и измерительных генераторов, используемых в радиолокационной технике, технике связи, в радиовещании и телевидении.
  • Калибровка всех видов измерительных приемников.
  • Калибровка всех видов измерителей плотности потока энергии при контроле электромагнитной обстановки и безопасности условий труда.
  • Калибровка аппаратуры контроля качества электронных компонентов и узлов радиотехнических устройств и систем.

Описание

Эталон разработан, создан и исследован во ВНИИФТРИс 1969 по 1972 гг. Усовершенствован в период с 1989 по 1994 гг. и переутверждён в новом составе и с новыми метрологическими характеристиками постановлением Госстандарта России № 13 от 06.07.1994 г. Повторно усовершенствован в период с 2006 по 2010 гг. во ВНИИФТРИ. Единица мощности электромагнитных колебаний, распространяющихся в стандартизованных волноводных и коаксиальных линиях передачи, — ватт — воспроизводится при помощи набора эталонных ваттметров проходного и оконечного типа, в которых реализован метод замещения мощности СВЧ мощностью постоянного тока.

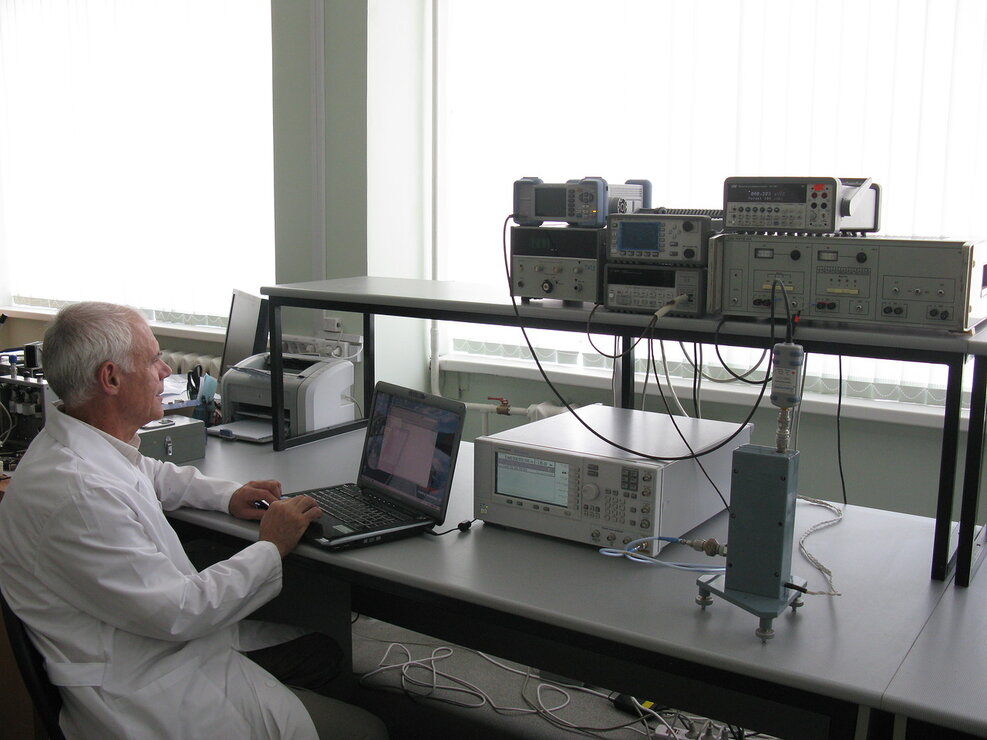

В состав эталона входят:

  • эталонные ваттметры проходящей мощности (комплект по одному ваттметру на каждый тип тракта: волноводные 35×15, 23×10, 16×8, 5,5×11 7,2×3,4 мм и коаксиальные 7/3,04 мм, 3,5/1,52 мм);
  • эталонные ваттметры поглощаемой мощности (комплект по одному ваттметру на каждый тип тракта: волноводные 35×15, 23×10, 16×8, 5,5×11, 7,2×3,4 мм и коаксиальные 7/3,04 мм, 3,5/1,52 мм);
  • калориметрические преобразователи термисторные (комплект из трех ваттметров в волноводных трактах 35×15, 23×10, 16×8, 5,5×11, 7,2×3,4 мм);
  • калориметрические преобразователи термоэлектрические (комплект из трех ваттметров и коаксиальный тракт 7/3,04 мм);
  • калориметрические преобразователи болометрические (комплект из 3 ваттметров в волноводных трактах 23×10, 16×8, 5,5×11, 7,2×3,4 мм);
  • микрокалориметры для измерения коэффициентов эффективности преобразователей калориметрических (по 1 в волноводных трактах 35×15, 23×10, 16×8, 5,5×11, 7,2×3,4 мм и в коаксиальном тракте 7/3,04 мм);
  • измерители комплексного коэффициента отражения.

Метрологические характеристики

Диапазон измерений, Вт 10-3 –10-2
Относительное среднее квадратическое отклонение результата измерений при 10 независимых наблюдениях не более, % 0,02
Относительная неисключенная систематическая погрешность для разных волноводных и коаксиальных трактов находится в интервале, %  0,2 – 1,2
