Государственные первичные эталоны

ГЭТ 21-2021. Государственный первичный эталон единицы спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц

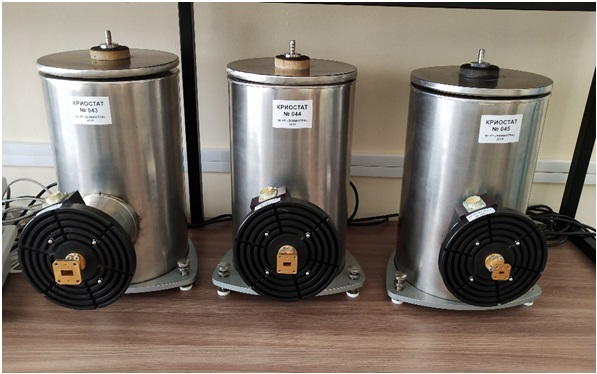

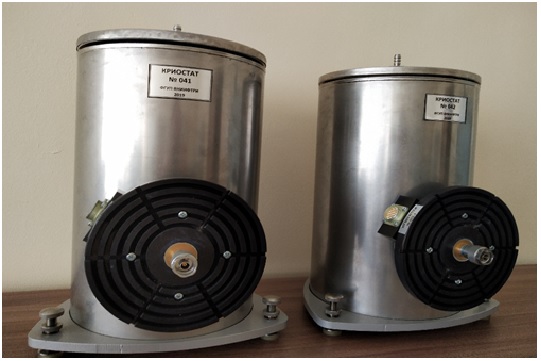

Государственный первичный эталон единицы спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц Низкотемпературные генераторы шума волноводные Низкотемпературные генераторы шума коаксиальные НГШ1, НГШ2 ( 0,002-12,05ГГц)

Область применения

Поверка и калибровка рабочих эталонов единицы СПМШ и рабочих средств измерений высокой̆ точности, используемых в России и странах СНГ при создании, сертификации и эксплуатации информационно-телекоммуникационных систем, глобального мониторинга и т.д., чувствительных приемно-усилительных устройств и их активных компонентов (СВЧ-микросхемы, транзисторы и т.п.).

Описание

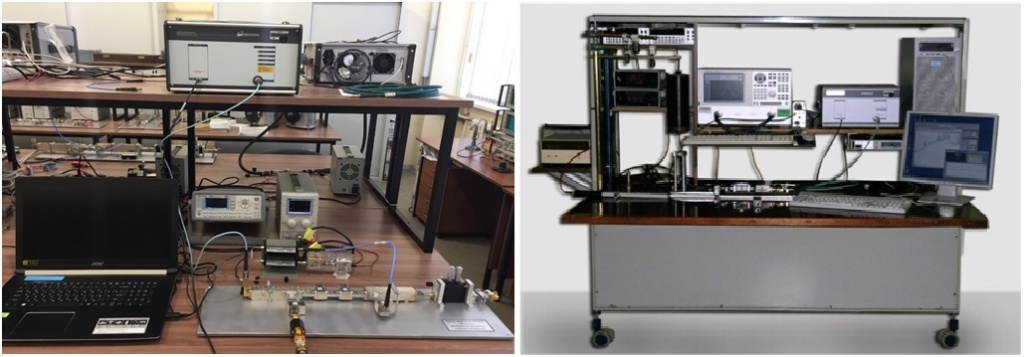

Создан во «ВНИИФТРИ» впервые в 1971 г. для диапазона частот 2,6 — 17,4& ГГц, утвержден в расширенном диапазоне частот 0,002 — 178,3 ГГц Госстандартом СССР в 1991 г. после совершенствования переутверждён Росстандартом РФ, приказ 67 от 02.02.2021г. Воспроизведение единицы СПМШ — ватт на герц (Вт/Гц) (или единицы эквивалентной̆ шумовой̆ температуры — кельвина) с высшей̆ точностью основано на излучении абсолютно черного тела при температуре, близкой̆ к точке кипения жидкого азота, и осуществляется в коаксиальных и прямоугольных волноводах первичными эталонными мерами — низкотемпературными генераторами шума. Размер воспроизводимой СПМШ передается вторичным эталонам с помощью эталонных компараторов — высокочувствительных измерительных радиоприемных устройств. Диапазон частот 0,002 — 178,3 ГГц перекрывается набором из 11 эталонных установок, в состав которых входят 11 первичных эталонных мер из 16 компараторов.

Метрологические характеристики



Для диапазона частот, ГГц



   Погрешность воспроизведения единицы

СКО результатов передачи единицы
вторичным эталонам

СКО, К

НСП, К

низкотемпературным, К

высокотемпературным, %

0,002 – 37,5

0,04 – 0,1

0,1 – 0,4

0,2 – 0,8

0,8 – 1,8

37,5 – 178,3

0,5 – 0,7

0,6 – 1,0

1,5 – 2,2

1,8 – 2,2
