ГЭТ 200-2023. Государственный первичный эталон единицы количества переданной (принятой) информации (данных) и единиц величин параметров пакетных сетей передачи данных
Область применения
Измерение параметров сетей передачи данных в целях обеспечения целостности и устойчивости функционирования сетей связи общего пользования в интересах предприятий связи и потребителей услуг связи и передачи данных.
Описание
Создан в ФГУП "ВНИИФТРИ"
Год первоначального изготовления 2012
Год переутверждения 2023

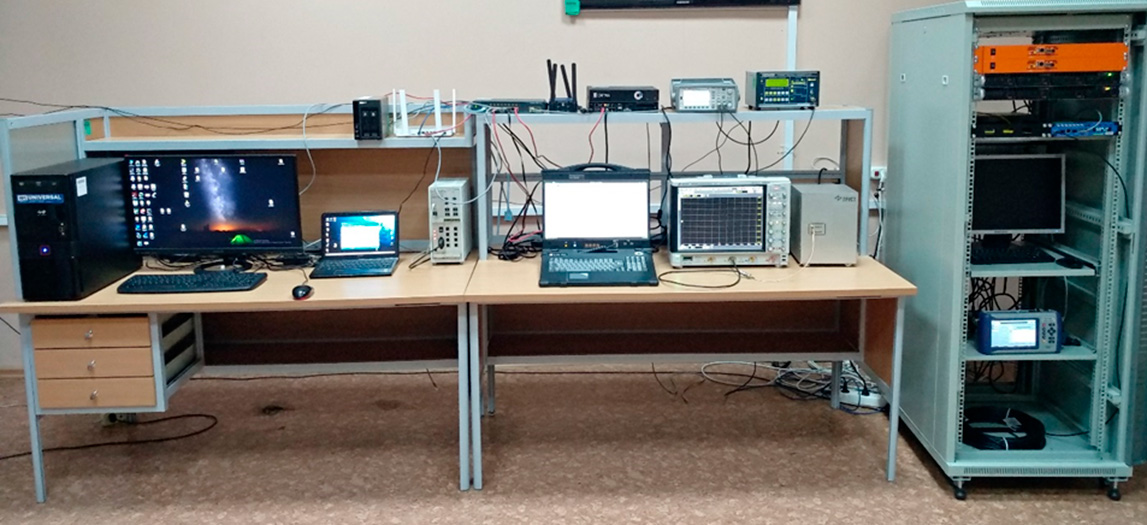

Эталон состоит из измерительной локальной сети, в которой соединены патчкордами формирователь - измеритель и имитатор сети через порты модуля синхронизации для цифровых осциллографов.
Формирователем - измерителем создается сессия с заданной скоростью обмена и формируются посылки пакетов данных. Пакеты из формирователя последовательно проходят через модуль синхронизации, имитатор сети, повторно модуль синхронизации и поступают в измеритель.
Модуль синхронизации выдает стробы при прохождении через него пакета с символьной последовательностью, заданной оператором в интерфейсе управляющего компьютера.
Частотомер измеряет интервал времени между стробами из разных каналов модуля синхронизации или количество стробов в каждом канале модуля синхронизации за интервал времени.
Задержка пакетов измеряется как средняя величина интервала времени между стробами из разных каналов модуля синхронизации, соответствующих точкам прохождения пакета данных до и после измеряемого участка сети. Вариация задержки пакетов рассчитывается как ширина распределения для 99% интервалов времени между стробами из разных каналов модуля синхронизации. Пропускная способность вычисляется как произведение количества прошедших пакетов (количество стробов в одном канале модуля синхронизации) за интервал времени на размер пакета. Отношение разности количеств поступивших и прошедших пакетов к количеству поступивших пакетам соответствует коэффициенту потерь пакетов. Передача единиц обеспечивается при замене в локальной сети формирователя и измерителя из состава ГПЭ на рабочий эталон (формирователь-измеритель) или при замене в локальной сети имитатора из состава ГПЭ на рабочий эталон (имитатор).
Метрологические характеристики
|
Воспроизводимая единица |
Диапазон, в котором воспроизводится единица |
Среднее квадратическое отклонение (СКО) при 10 независимых измерениях |
Неисключенная систематическая погрешность (НСП) |
Неопределенность |
|||
|
стандартная |
Расширенная при К=2 |
||||||
|
по типу А |
по типу В |
суммарная |
|||||
|
Количество переданной (принятой) информации (данных) |
1B – 1TiB
|
0 байт |
0 байт |
0 байт |
0 байт |
0 байт |
0 байт |
|
Задержка передачи пакетов данных |
от 0 до 10 мкс |
0,007 мкс |
0,007 мкс |
0,007 мкс |
0,003 мкс |
0,0075 мкс |
0,015 мкс |
|
свыше 10 до 1,5·106 мкс |
0,07 % |
0,07 % |
0,07 % |
0,03 % |
0,075 % |
0,15 % |
|
|
Вариация задержки передачи пакетов |
от 0 до 10 мкс |
0,007 мкс |
0,007 мкс |
0,007 мкс |
0,003 мкс |
0,075 мкс |
0,015 мкс |
|
свыше 10 до 1·105 мкс |
0,07 % |
0,07 % |
0,07 % |
0,03 % |
0,075 % |
0,15 % |
|
|
Пропускная способность канала передачи данных |
от 10 кбит/с до 10 Гбит/с |
0,07 % |
0,04 % |
0,07 % |
0,016% |
0,072 % |
0,14 % |
|
Коэффициент потерь пакетов данных |
от 1·10-4 до 1 |
- |
- |
- |
- |
- |
1·10-5 |
