Государственные первичные эталоны

ГЭТ 182-2010. Государственный первичный специальный эталон единицы импульсного электрического напряжения с длительностью импульса от 4·10-11 до 1·10-5с

Государственный первичный специальный эталон единицы импульсного электрического напряжения с длительностью импульса от 4·10<sup>-11</sup> до 1·10<sup>-5</sup>с.

Область применения

Информационно-телекоммуникационные системы. Радиоэлектроника. Фундаментальные исследования

Описание

Создан во ВНИИФТРИв 2010 г. Утвержден в 2011 г.

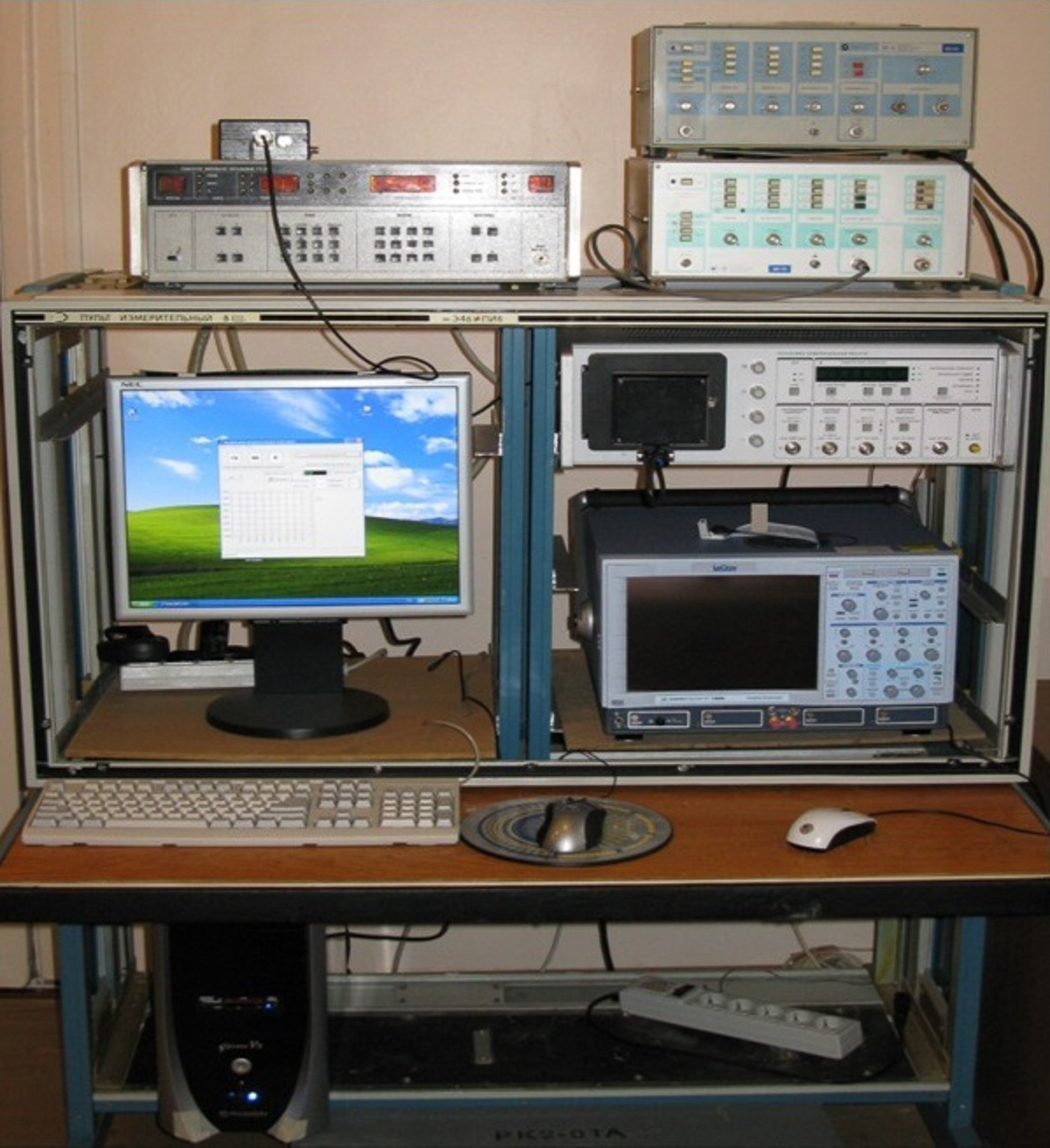

Состав эталона: две автоматизированные измерительные установки: микросекундная (в диапазоне 1) и пиконаносекундная (в диапазоне 2).
В состав которых входит комплекс следующих средств измерений:

  • установка измерительная РК2-01А;
  • вольтметр РМ2535;
  • генератор импульсов точной амплитуды Г5-95;
  • осциллограф стробоскопический WaveExpert100H в комплекте с модулями стробоскопическими SE-50, SE-100;
  • вольтметр НР34401А;
  • комплект генераторов перепада TMG030010SN11-M1, TMG010010SN11-M-1;
  • комплект аттенюаторов от 3 до 20 дБ в диапазоне частот от 0 до 26 ГГц (в сечении 3,5 мм) и в диапазоне частот от 0 до 50 ГГц (в сечении 2,4 мм);
  • комплект переходов на сечения (3,5/2,4/ 1,85/ 1) мм;
  • калибратор осциллографов Fluke 9500B в комплекте с формирователями 9530, 9550.

Принцип воспроизведения единицы импульсного напряжения основан на автоматизированных измерениях мгновенных значений импульсного электрического напряжения с использованием современных точных средств измерений и применением математических методов обработки измерительной информации.

Метрологические характеристики

Диапазон 1 мгновенных значений периодических импульсных напряжений,
В длительность, мкс

0,1 – 100
0,02 – 10

Диапазон 2 мгновенных значений периодических импульсных напряжений,
В длительность, нс

0,01 – 5
0,04 – 20



в диапазоне 1,
после интервала времени 10 нс,
не более, %

в диапазоне 2,
после интервала времени 0,02 нс,
не более, %

Относительное среднее квадратическое отклонение
результата измерений (S0) при воспроизведении
единицы мгновенных значений импульсного напряжения
при десяти независимых наблюдениях



0,1



0,5

Относительная неисключенная систематическая
погрешность эталона (Θ0)

0,05

1

Относительная стандартная неопределенность
  • по типу А
  • по типу В



0,1

0,03



0,5

0,6

Относительная суммарная стандартная неопределенность

0,1

0,8

Относительная расширенная неопределенность (коэффициент охвата k = 2)

0,2

1,6
