Государственные первичные эталоны

ГЭТ 167-2021. Государственный первичный эталон единицы мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц

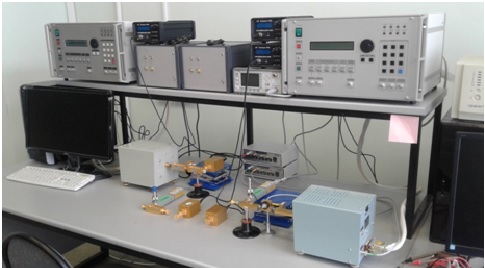

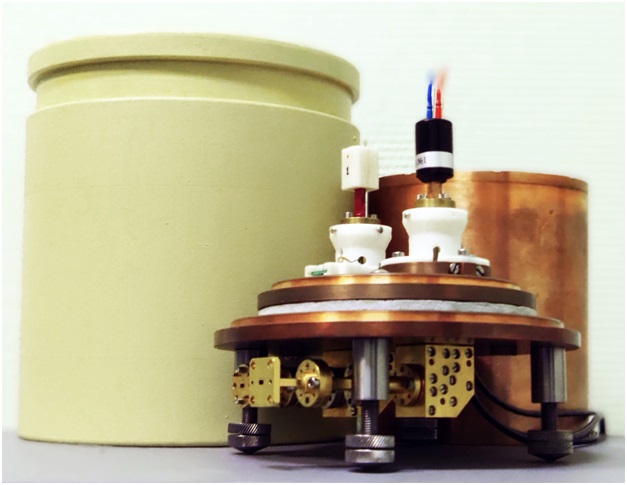

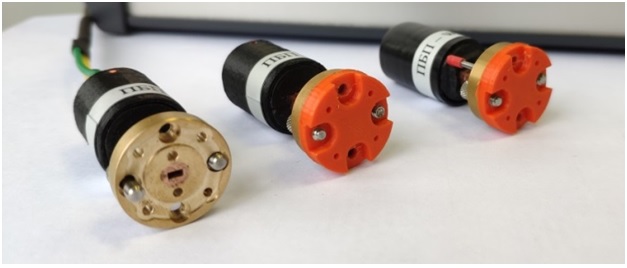

МикрокалориметрПервичные болометрические измерительные преобразователиУстановка компарирущая

Область применения

Радиопромышленность, радиоэлектроника, навигация, радиосвязь, транспорт, научные исследования, медицина.

Описание

Создан во ВНИИФТРИ в 2004 г. Утвержден приказом Росстандарта № 602 от 04.05.2005 г. Усовершенствован в  2020 г. Переутвержден приказом № 66  от 02 февраля 2021 г. Эталон обеспечивает воспроизведение, хранение и передачу единицы мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц, распространяющихся в волноводе со стандартизованными размерами поперечного сечения 5,2×2,6 мм, 3,6×2,8 мм, 2,4×1,2 мм, а также типов WR22, WR-15,  WR-10 по стандартам МЭК. В основу работы эталона положен наиболее точный метод измерений мощности СВЧ колебаний: метод замещения мощностью постоянного электрического тока. В состав эталона входят компарирующая и калориметрическая установки. Калибровочный коэффициент эталонных ваттметров проходного и оконечного типа определяется прямыми измерениями с калориметрическими болометрическими преобразователями на компарирующей установке. Предварительно осуществляется измерения коэффициента эффективности болометрических преобразователей мощности методом косвенных измерений в микрокалориметре. Такая процедура обеспечивает метрологическую прослеживаемость единицы мощности СВЧ к основным единицам международной системы единиц.

Метрологические характеристики

Диапазон воспроизводимых значений мощности СВЧ, Вт

1·10-3 – 1·10-2

Относительное среднее квадратическое отклонение при десяти независимых измерениях

от 5·10-4 до 2·10-3

Относительная неисключенная систематическая погрешность

от 5·10-3 до 1,5·10-2

Расширенная неопределенность при коэффициенте охвата К=2

от 4·10-3 до 1,2·10-2

Диапазон воспроизведения отношения мощностей

1·10-1 – 1

Среднее квадратическое отклонение воспроизведения
отношения мощностей измерений при 10 независимых наблюдениях не более

5·10-4

Неисключенная систематическая погрешность воспроизведения отношения мощностей

2·10-3

Расширенная неопределенность измерений отношения
мощностей при коэффициенте охвата К=2

2·10-3
