ГЭТ 161-2019. Государственный первичный эталон твердости металлов по шкале твердости Шора D и шкалам Либа

Государственный первичный эталон твердости металлов по шкале твердости Шора d и шкалам Либа

Область применения

Металлургия, машиностроение, судостроение, промышленность строительных материалов.

Описание

Создан во ВНИИФТРИ в 1995 — 2000 гг. и утвержден Госстандартом России в 2001 г. Постановление Госстандарта России № 15 от 09.02.2001 г. Был модернизирован и утверждён Росстандартом в 2019 году. Утверждён приказом Федерального агентства о техническому регулированию и метрологии № 1806 от 31.07.2019 г. В основу построения эталона положен метод измерения высоты отскока бойка по интервалу времени между ударами бойка (для шкалы Шора D) и метод измерения отношения скоростей удара и отскока бойка (для шкал Либа).

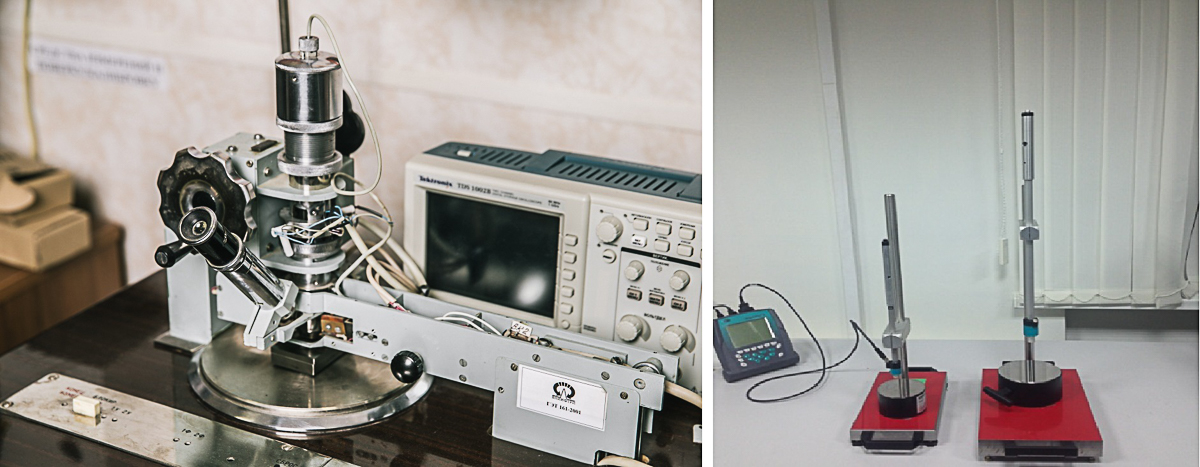

В составе эталона:

  • стационарная установка Шора типа D с бойком и устройством для измерения высоты отскока бойка
  • по интервалу времени между ударами бойка;
  • стационарные установки для воспроизведения чисел твёрдости Либа;
  • контурограф;
  • лазерный датчик перемещения;
  • осциллограф.

Метрологические характеристики

Таблица — Шкалы и диапазоны чисел твёрдости, воспроизводимые ГПЭ

Наименование шкалы

Обозначение чисел твёрдости

Числа твёрдости

Шора D HSD 20 — 140
Либа D HLD 300 — 890
Либа G HLG 300 — 750

Первичный эталон обеспечивает воспроизведение чисел твёрдости по шкале Шора D с размахом, не превышающим 0,5, при 5 независимых измерениях,

Суммарная стандартная неопределённость, характеризуемая размахом, не превышает: 0,5.

Расширенная неопределённость не превышает: 1,0 при k=2.

Первичный эталон обеспечивает воспроизведение чисел твёрдости по всем шкалам Либа со средним квадратическим отклонением результата измерений при 10 независимых измерениях (СКО), не превышающим 0,9.

Неисключенная систематическая погрешность не превышает 3,5.

Размах чисел твёрдости по шкале HLD не превышает 6,5.

Размах чисел твёрдости по шкале HLG не превышает 3.

Стандартная неопределённость измерений при воспроизведении чисел твёрдости по шкалам твёрдости Либа:

  • оценённая по типу A, не превышает: 0,9;
  • оценённая по типу B, не превышает: 1,5.

Суммарная стандартная неопределённость не превышает: 1,7.

Расширенная неопределённость не превышает: 3,4 при k=2.

Шкалы твёрдости Шора D и Либа являются шкалами порядка, поэтому СКО, НСП, неопределённость измерений при воспроизведении чисел твёрдости вычислены по модели линеаризации шкалы вблизи значений чисел.
