ГЭТ 174-2016. Государственный первичный эталон единиц относительных диэлектрической и магнитной проницаемостей в диапазоне частот от 1 МГц до 18 ГГц

Область применения

Обеспечение единства измерений электромагнитных параметров материалов на высоких и сверхвысоких частотах. Точные и достоверные измерения электромагнитных параметров диэлектрических и магнитных материалов и изделий на их основе при их разработке и производстве в науке и технологии — разработка новых материалов с уникальными электромагнитными свойствами для промышленного применения, а также изделий на их основе; в метрологии и приборостроении — при создании эталонов и средств измерений электромагнитных величин; в системах связи и телекоммуникациях — обеспечение качества и надежности как самих устройств, так их параметров. Парк средств измерений относительных диэлектрической и магнитной проницаемостей в настоящее время в России оценочно составляет более 2 тыс. штук.

Описание

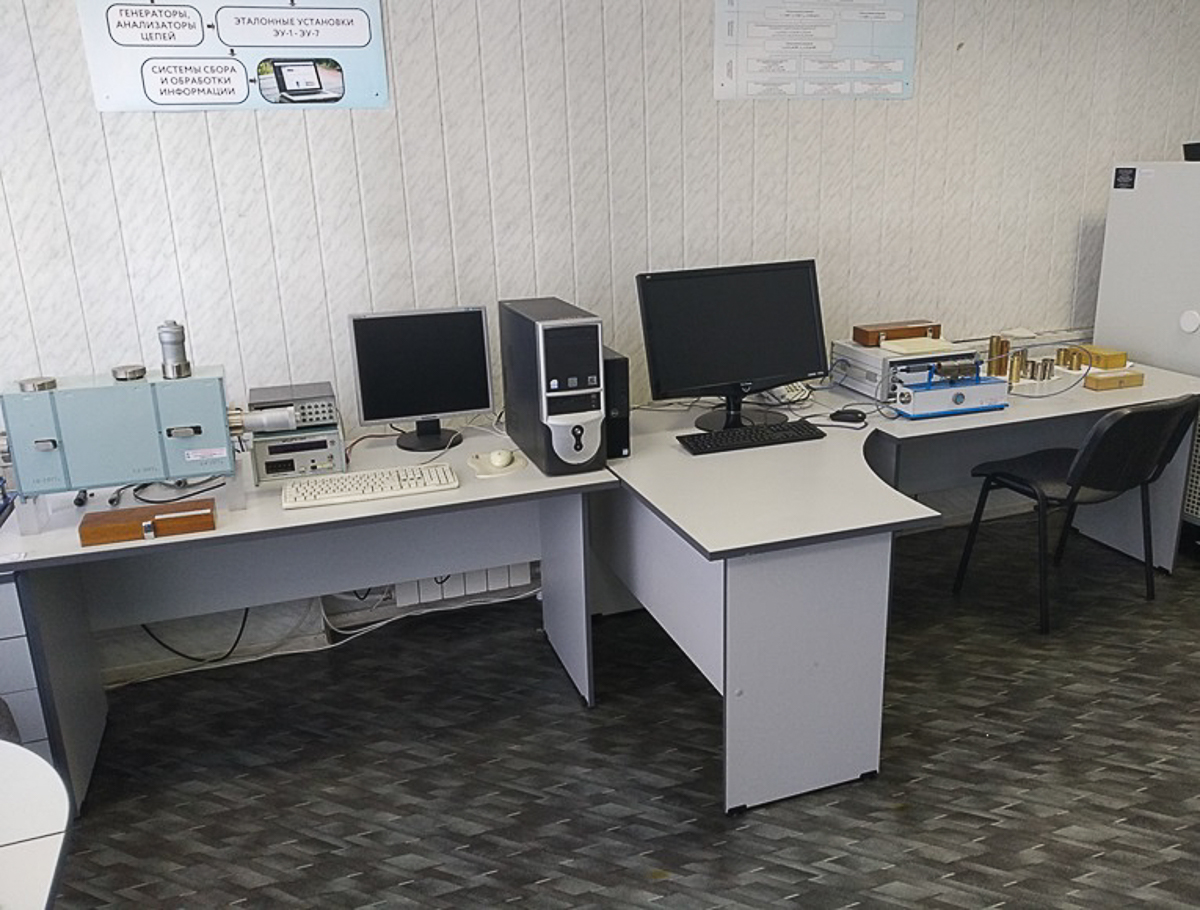

ГПЭ представляет собой комплекс средств измерений, в состав которого входят:

• меры единиц относительных диэлектрической и магнитной проницаемостей, тангенса угла диэлектрических и магнитных потерь;
• эталонная установка ЭУ-1 для воспроизведения единиц относительной магнитной проницаемости и тангенса угла магнитных потерь в диапазоне частот от 1·106 до 2·108 Гц;
• эталонная установка ЭУ-2 для воспроизведения единиц относительной диэлектрической проницаемости в диапазоне частот от 1·106 до 2·108 Гц;
• эталонная установка ЭУ-3 для воспроизведения единиц относительных диэлектрической и магнитной проницаемостей и тангенса угла диэлектрических и магнитных потерь в диапазоне частот от 6·108 до 4·109 Гц;
• эталонная установка ЭУ-4 для воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 2·108 до 2·109 Гц;
• эталонная установка ЭУ-5 для воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 1·109 до 18·109 Гц (на основе конструкции радиального волновода);
• эталонная установка ЭУ-6 для воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 1·109 до 18·109 Гц (на основе конструкции круглого волновода);
• эталонная установка ЭУ-7 для воспроизведения компонентов тензора единицы комплексной диэлектрической проницаемости анизотропных материалов в диапазоне частот от 2·109 до 18·109 Гц;
• программное обеспечение для эталонных установок;
• комплект эксплуатационной документации.

Методы воспроизведения единиц:

• наборы мер единиц относительных магнитной и диэлектрической проницаемостей -расчетные отрезки короткозамкнутой и разомкнутой коаксиальной линии различной длины с воздушным заполнением для диапазона частот от 1·106 до 2·108 Гц;
• измерение смещения резонансной частоты и изменения ширины резонансной кривой коаксиального резонатора переменной длины и тороидального резонатора, вызванных мерой для диапазона частот от 2·108 до 4·109 Гц;
• измерение резонансной частоты и добротности меры, помещенной в радиальный или круглый волноводы для диапазона частот от 1·109 до 18·109 Гц;
• вычисление воспроизводимых параметров по расчетным соотношениям для каждой эталонной установки.
