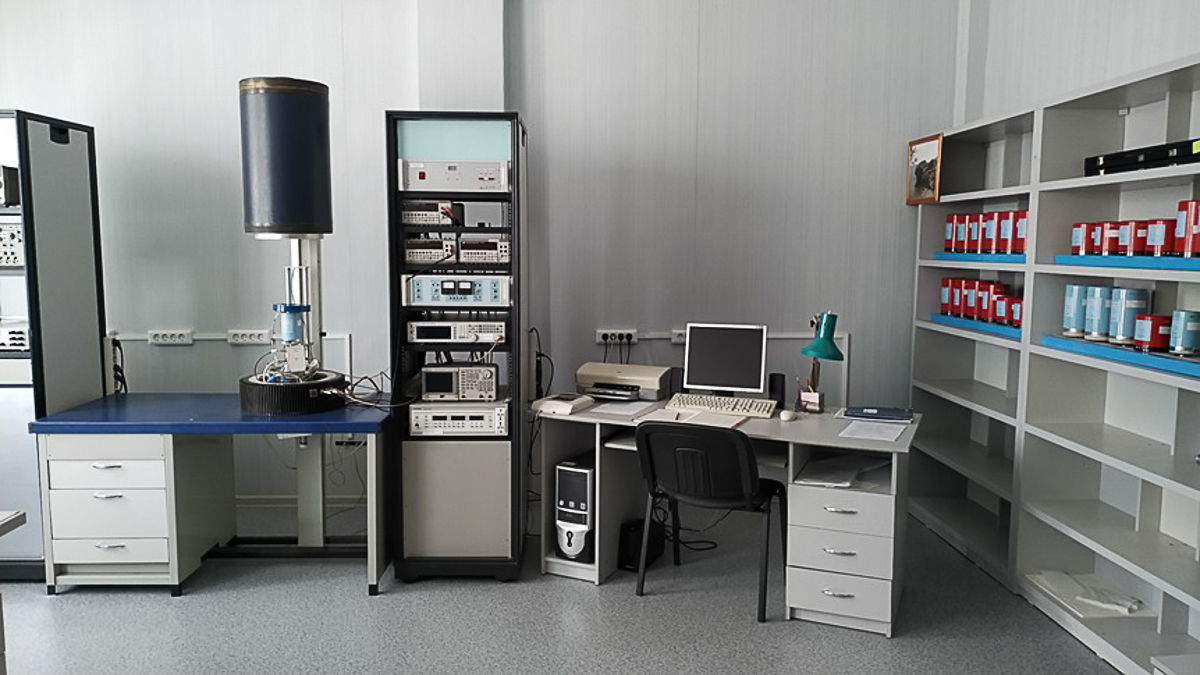

ГЭТ 139-2013. Государственный первичный эталон единицы электрической добротности

Государственный первичный эталон единицы электрической добротности

Область применения

Государственный первичный эталон единицы электрической добротности служит для обеспечения единства и правильности измерений электрической добротности средств измерений, применяемых в России в т.ч. на предприятиях страны, связанных с реализацией приоритетных направлений развития науки и техники и критических технологий:

  • информационно-телекоммуникационные, навигационные системы и электроника;
  • технологии создания электронной компонентной базы;
  • технологии создания и обработки композиционных и керамических материалов.

Описание

Электрическая добротность является физической величиной, характеризующей потери электромагнитной энергии в колебательных системах.

Колебательные системы находят самое широкое применение в различных электротехнических и радиотехнических устройствах — в приёмо-передающей, радиолокационной, телевизионной аппаратуре, системах наземной и спутниковой связи, в различной радиоизмерительной аппаратуре, в системах управления обработки информации, в различной бытовой радиоаппаратуре и др.

В 1970–80 годах в стране промышленность ежегодно потребляла в массовых количествах элементы колебательных систем различного назначения, их выпуск исчислялся сотнями миллионов. В настоящее время потребность в таких элементах также остаётся весьма высокой. В большинстве случаев электрическая добротность их должна контролироваться и выдерживаться в заданных пределах, что обеспечивается при помощи рабочих измерителей электрической добротности.

Измерение электрической добротности традиционно является одной из наиболее трудных областей электрических измерений. Достигнутые здесь точности заметно уступают результатам, полученным для других видов электрических измерений, например, ёмкости и индуктивности.

Поэтому, метрологические работы, направленные на совершенствование методов и средств измерений электрической добротности играют важную роль в развитии техники электрических измерений.

Особенно большое значение эти работы имеют для высоких частот, где колебательные системы применяются наиболее часто. Необходимость измерения электрической добротности возникла уже в начале развития радиосвязи, т.е. в конце 19-го начале 20-го веков.

Созданный в СНИИМ ГПЭ единицы электрической добротности ГЭТ 139-83, введённый в эксплуатацию 1983 году, практически полностью обеспечивал единство измерений электрической добротности в стране и по своим метрологическим характеристикам превышал зарубежные достижения. Общий парк рабочих средств измерений добротности в тот период составлял 50–60 тыс. единиц семи типов, выпуск этих приборов прекращен более двадцати лет назад. После распада СССР основная часть этих средств осталась в России, и большая часть их поддерживается в рабочем состоянии до настоящего времени и применяется на различных предприятиях страны. В 2013 году проведено усовершенствование эталона, в результате которого погрешности воспроизведения единицы электрической добротности были снижены в 1,6÷2 раза, а именно: с 0,05÷2% до 0,019÷0,87% , а среднеквадратические отклонения результатов воспроизведения снижены в 3÷ 9 раз, а именно: с 0,03÷0,3% до 0,0032÷0,096%. Максимальное значение воспроизводимой добротности расширено с 600 до 1200. Требования технического задания по метрологическим характеристиках эталона выполнены полностью при этом СКО по сравнению с требованиями снижены в 1,5÷3 раза.

Для поверки средств измерений добротности в период с 1978 г. по 1990 г. было выпущено более 39 тыс. образцовых мер электрической добротности 7-ми типов. Практически весь этот парк образцовых мер сохранён и благодаря большому техническому ресурсу также находится полностью в работоспособном состоянии. Предприятия страны, использующие образцовые меры добротности для поверки рабочих средств измерений добротности представляет их на очередные поверки. Передача размера единицы добротности этим мерам производиться от ГЭТ 139-2013, хранящимся в Западно-Сибирском филиале ВНИИФТРИ.

Метрологические характеристики

Наименование характеристики, единица измерения

Значение

Номинальные значения добротности 5÷ 1200
Частотный диапазон 0,05 — 300 МГц
СКО 2·10-4÷ 1,5·10-3
НСП 2·10-4÷ 1,5·10-3
Неопределённость

Стандартная неопределённость, по типу А
2·10-4÷ 1.5·10-3

Стандартная неопределённость, по типу В
1,2·10-4÷ 4,1·10-3

Суммарная стандартная неопределённость
2,3·10-4 ÷ 4,4·10-3

Расширенная неопределённость (коэффициент охвата k=2)
4,6·10-4 ÷ 8,8·10-3
