Особенности:

• Высокий уровень автоматизации испытаний серийных изделий: настройка, проведение измерений, оформление протокола одним нажатием кнопки.
• Взаимодействие с объектом измерений, обеспечивающее ускорение испытаний за счёт последовательной установки различных режимов работы изделия за одно сканирование.
• Возможность работы с векторными анализаторами цепей различных производителей ООО «Планар», Keysight Technologies, Rohde&Schwarz, Ceyear.

Основные функциональные возможности:

• Измерения амплитудных и фазовых диаграмм направленности, поляризационных характеристик, коэффициентов усиления и ЭИИМ остронаправленных антенн.
• Вывод результатов измерений АФР, объёмных ДН и их сечений в требуемой системе координат в графическом/табличном виде.
• Анализ результатов измерений, поэлементная диагностика антенных решёток за счёт применения алгоритмов восстановления электромагнитного поля на апертуре антенной решётки.
• Измерения характеристик АФАР в режимах приёма/передачи, на импульсных/непрерывных сигналах, на несущей/промежуточной частоте, параллельно для разных частот и режимов диаграммообразования.

Преимущества:

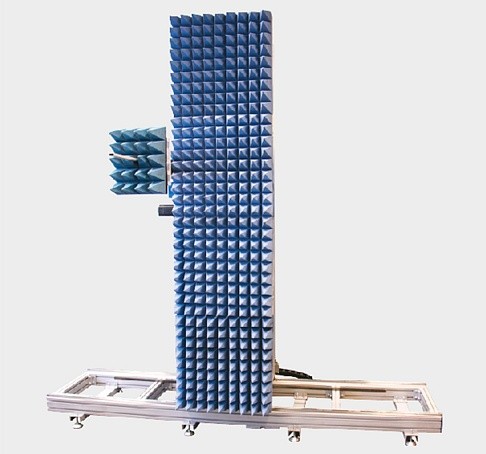

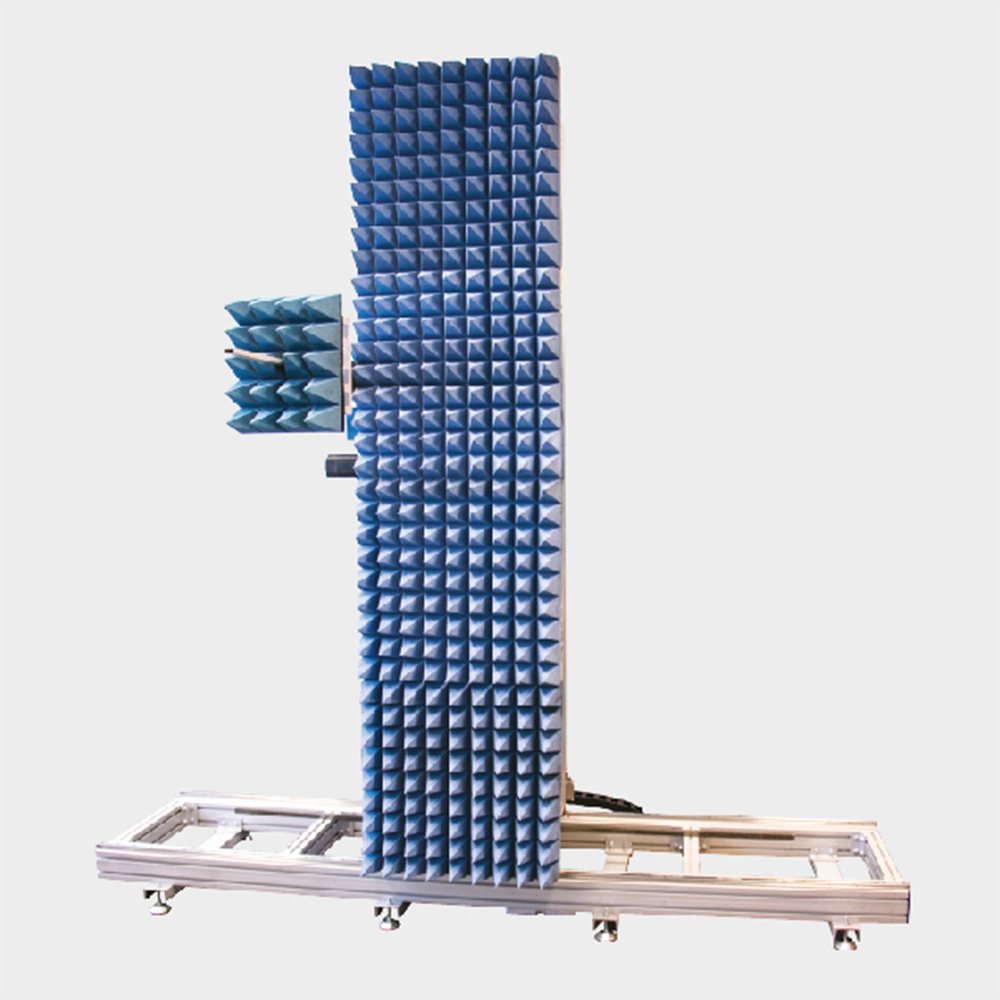

Комплексы серии «Апертура» обеспечивают высокую точность и скорость измерений, что позволяет оптимизировать процесс разработки и производства антенных систем.

Технические характеристики:

• Диапазон частот: от 1 до 50 ГГц
• Диапазон восстановления уровней диаграмм направленности: от 0 дБ до минус 50 дБ
• Диапазон углов восстановления диаграмм направленности: ±65°
• Пределы погрешности измерений уровней ДН: ±1,0 дБ (на уровне минус 30 дБ)
• Диапазон измерений коэффициентов усиления антенн: от 15 до 60 дБ
• Погрешность измерений коэффициента усиления: ±0,8 дБ
• Максимальный размер зоны сканирования: 5×5 м.
