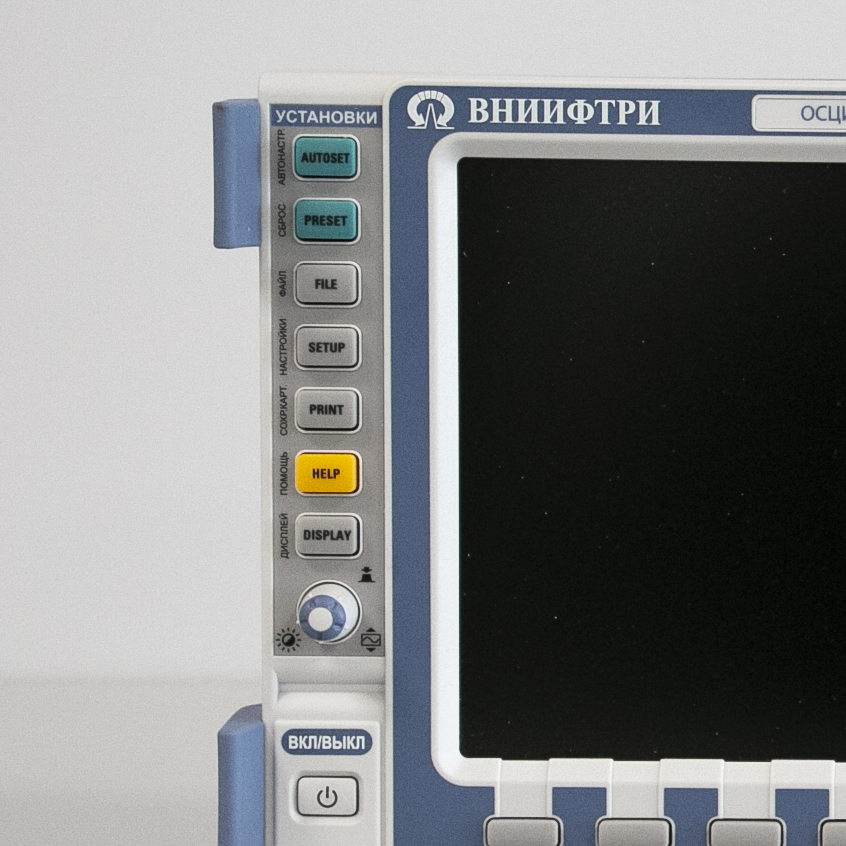

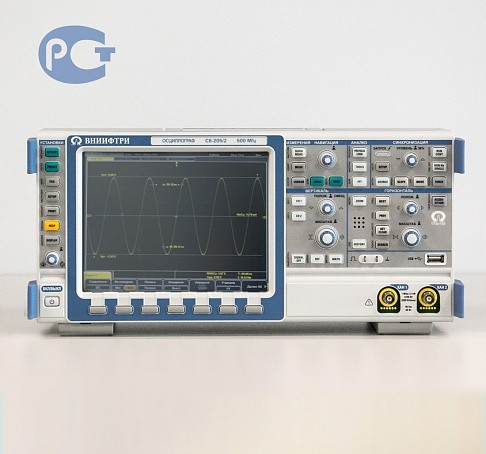

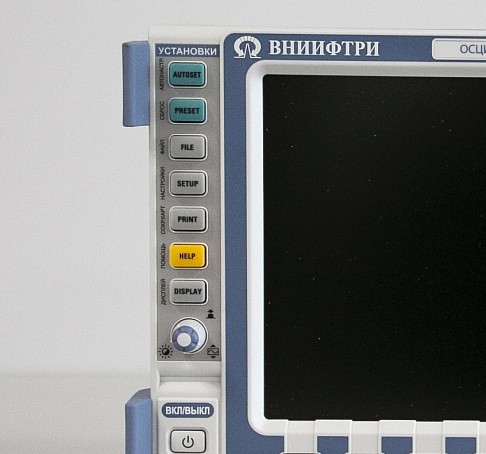

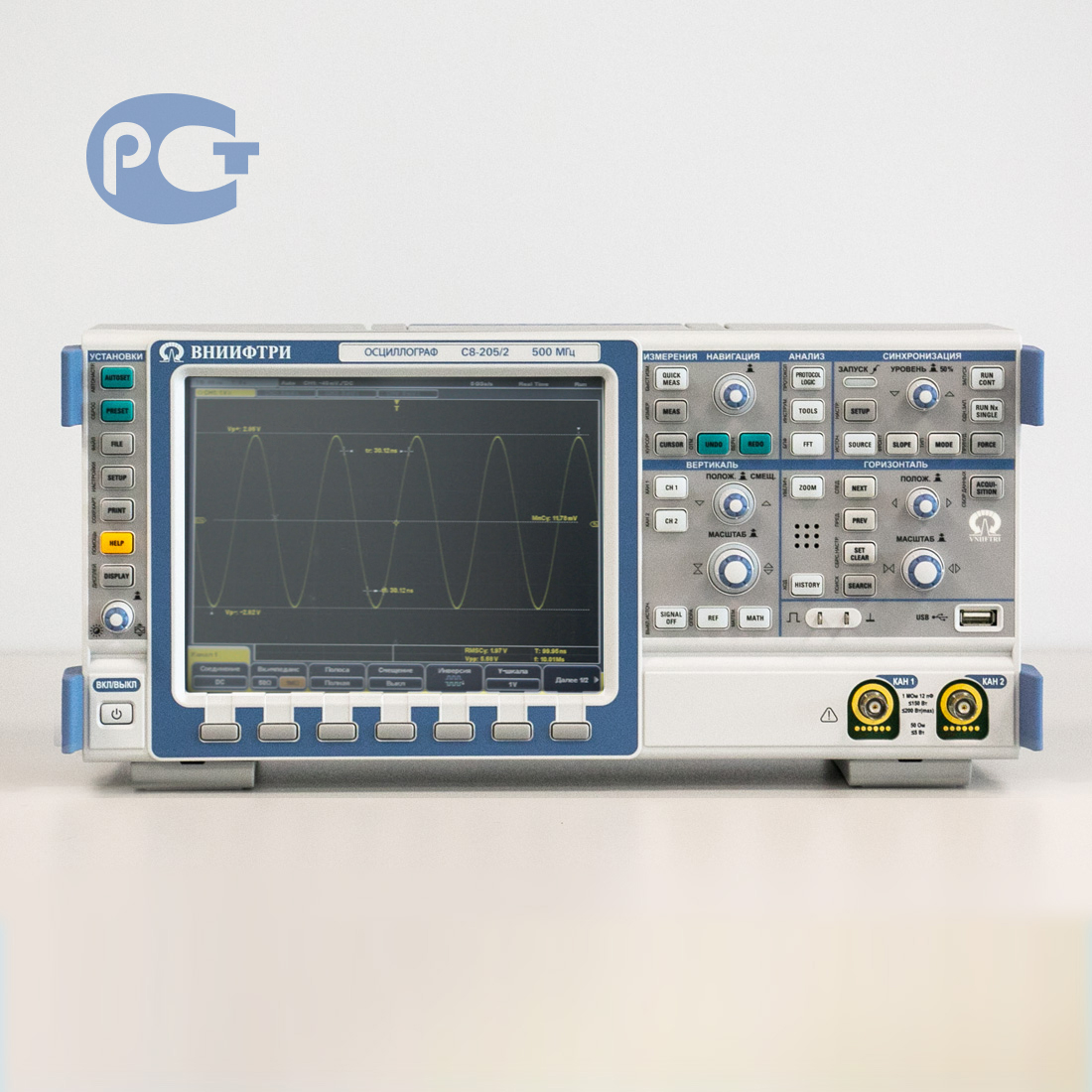

Осциллограф цифровой запоминающий С8-205/2

Осциллограф цифровой запоминающий С8-205/2
Осциллограф цифровой запоминающий С8-205/2 Осциллограф цифровой запоминающий С8-205/2
Предназначены для:

исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи его в память осциллографа.

954 216,00
Заказать

Осциллографы цифровые запоминающие серии С8-205 представляют собой Компактные, точные, универсальные цифровые настольные устройства, предназначенные для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Осциллографы С8-205 позволяют быстро, точно, подробно и эффективно анализировать сигнал и обнаруживать его аномалии.

Основные области применения: метрология, научные исследования, разработка РЭА.

Преимущества:

  • производится в РФ на территории ФГУП «ВНИИФТРИ»;
  • внесен в раздел Федерального информационного фонда по обеспечению единства средств измерений в области обороны и безопасности государства;
  • постгарантийное обслуживание (наличие собственного сервисного центра);
  • возможность интеграции в АСУ ТП и информационную систему предприятия.

Основные свойства:

  • Быстрое и эффективное обнаружение аномалий сигнала.
  • Возможности для быстрого анализа сигналов.
  • Интеллектуальное управление, надежные результаты.
  • Синхронизация и декодирование протоколов последовательной передачи данных.

Характерные особенности:

  • Расширенные возможности синхронизации.
  • Выделение редких событий в сигнале.
  • Оптимальный обзор: режим X-Y(-Z).
  • Гибкий выбор режимов сбора данных.
  • Сглаживание непериодических сигналов.

Быстрый анализ сигналов

  • Функция масштабирования и маркера событий.
  • Получение ключевых результатов нажатием одной кнопки.
  • Расширенные функции измерения на основе положения курсора.
  • БПФ-анализ сигнала в частотной области.
  • Испытания на соответствие маске для выявления отклонений сигнала.

Концепция интеллектуального управления:

  • Цветная маркировка органов управления делает удобной работу с прибором.
  • Простая структура меню и специальные кнопки для быстрого выполнения измерений.
  • Экран XGA высокого разрешения – идеальное отображение мельчайших деталей.
  • Возможности подключения других устройств.
  • Компактная конструкция.

Надежные результаты:

  • Высокое временное разрешение – даже для длительных последовательностей сигналов.
  • Малошумящие входные усилители обеспечивают высокую точность измерений.
  • Полная ширина полосы пропускания даже для чувствительности 1 мВ/дел.
  • Хорошая межканальная развязка предотвращает перекрестные помехи.
  • Пассивные пробники обеспечивают точное измерение крутых фронтов импульсов.

Применение:

  • Синхронизация и декодирование протоколов последовательной передачи данных.
  • Поддержка различных стандартов последовательной передачи данных.
  • Инструменты для синхронизации и декодирования интерфейсов I2C, SPI и UART/RS-232, LIN и CAN.
  • Запуск по предопределенным сообщениям/адресам шины.
  • Отображение результатов декодированной информации как в виде цветной кодировки сигналов шины, так и в виде таблицы.
  • Анализ записанных сигналов по событиям с помощью функций поиска и навигации.

Номер в Госреестре средств измерений 64767-16.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
  Количество каналов    2
  Полоса пропускания    500 МГц
  Максимальная частота дискретизации    на каждый канал    2,5 ГГц
  в режиме объединения каналов    5 ГГц
  Объем памяти на канал    на каждый канал    10 Мбайт
  в режиме объединения каналов    20 Мбайт
  Разрядность ацп  8 бит
  Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора  ±3,5 х 10-6
  Диапазон значений коэффициента отклонения (ко)  входное сопротивление 50 Ом  от 1 мВ/дел до 1 В/дел
входное сопротивление 1 МОм  от 1 мВ/дел до 10 В/дел
  Пределы допускаемой относительной погрешности установки ко при КО от 10 мВ/дел ± 1,5%
при КО 1, 2 и 5 мВ/дел ± 2,0%
  Межканальная изоляция входы каналов, вход внешнего запуска, сеть питания
  Режимы запуска автоматический, ждущий, 1-кратный, n-кратный
  Виды запуска LAN, USB 2.0, GPIB
  Интерфейсы связи и управления 50 дБ
  Габаритные размеры (ш х в х г) 380 х 175 х 110 мм
  Масса 4,9 кг
  Экран 8,4” цветной TFT дисплей 1024 х 768 пикселей
  Питание - переменный ток (50 ± 0,5) Гц или (60 ± 0,5) Гц от 100 до 240 В
  Рабочие условия эксплуатации температура окружающей среды от 1 мВ/дел до 1 В/дел
относительная влажность воздуха при температуре 25 оС до 90%
