Предназначен для:
  • поверки СИ температуры в соответствии с ГОСТ 8.558-2009;
  • использование в качестве СИ в различных отраслях промышленности;
  • проведения научных исследований.
При производстве, поверке и калибровке термометров используется многолетний опыт «ВНИИФТРИ», накопленный при создании и эксплуатации Государственного первичного эталона единицы температуры – кельвина в диапазоне (0,3-273,16) К ГЭТ 35-2010.

по запросу
Заказать

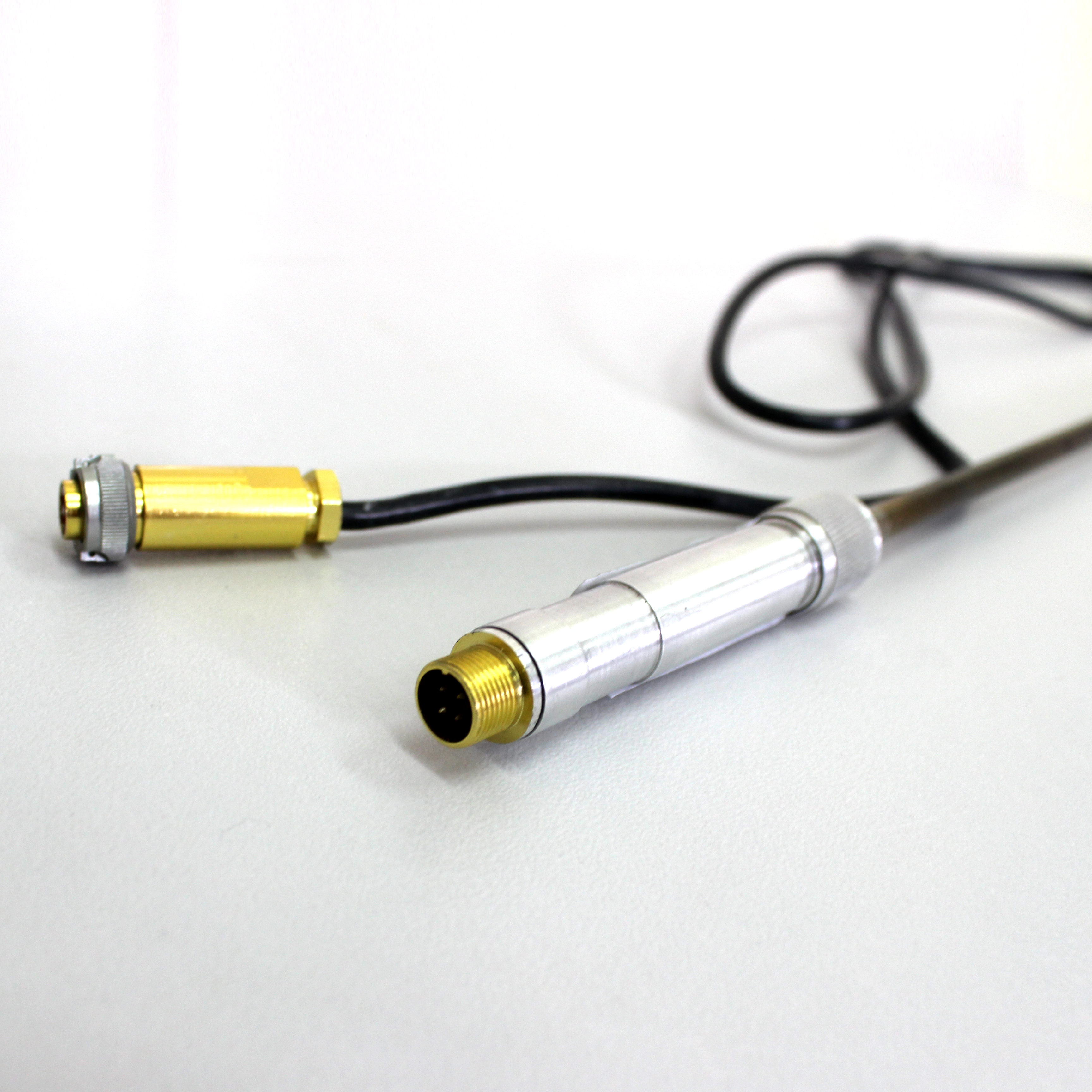

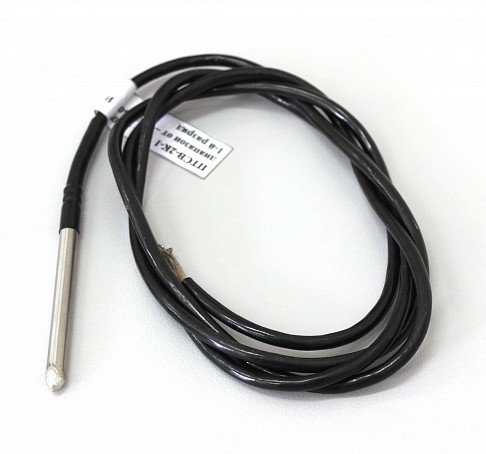

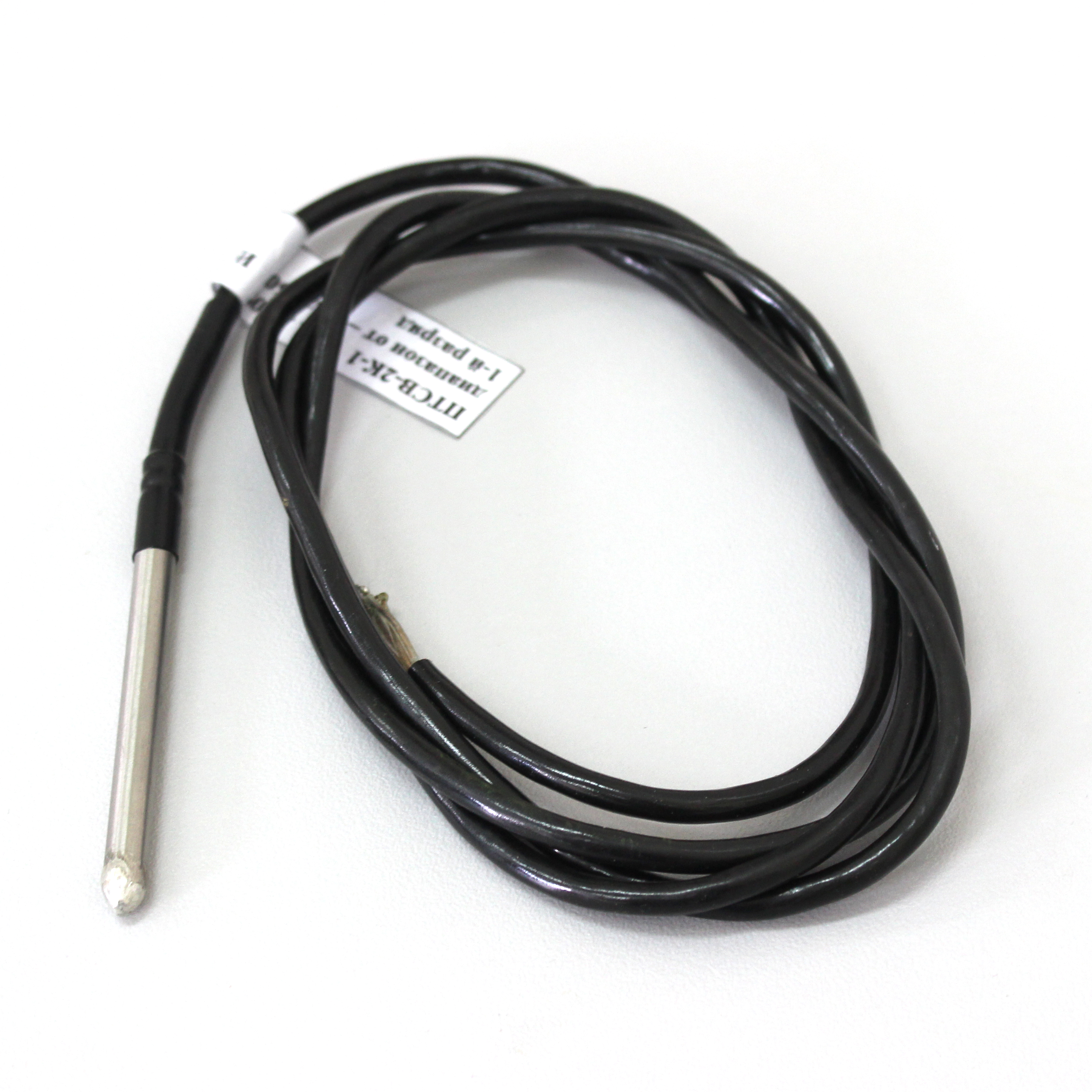

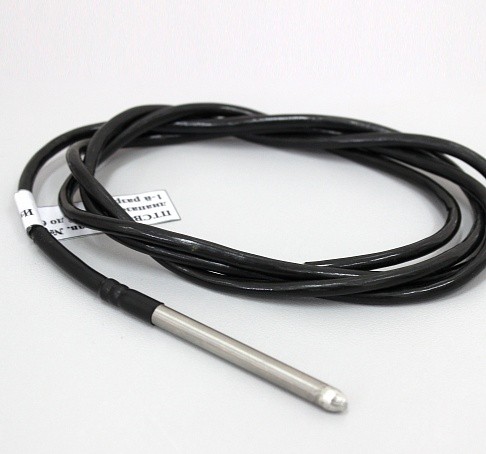

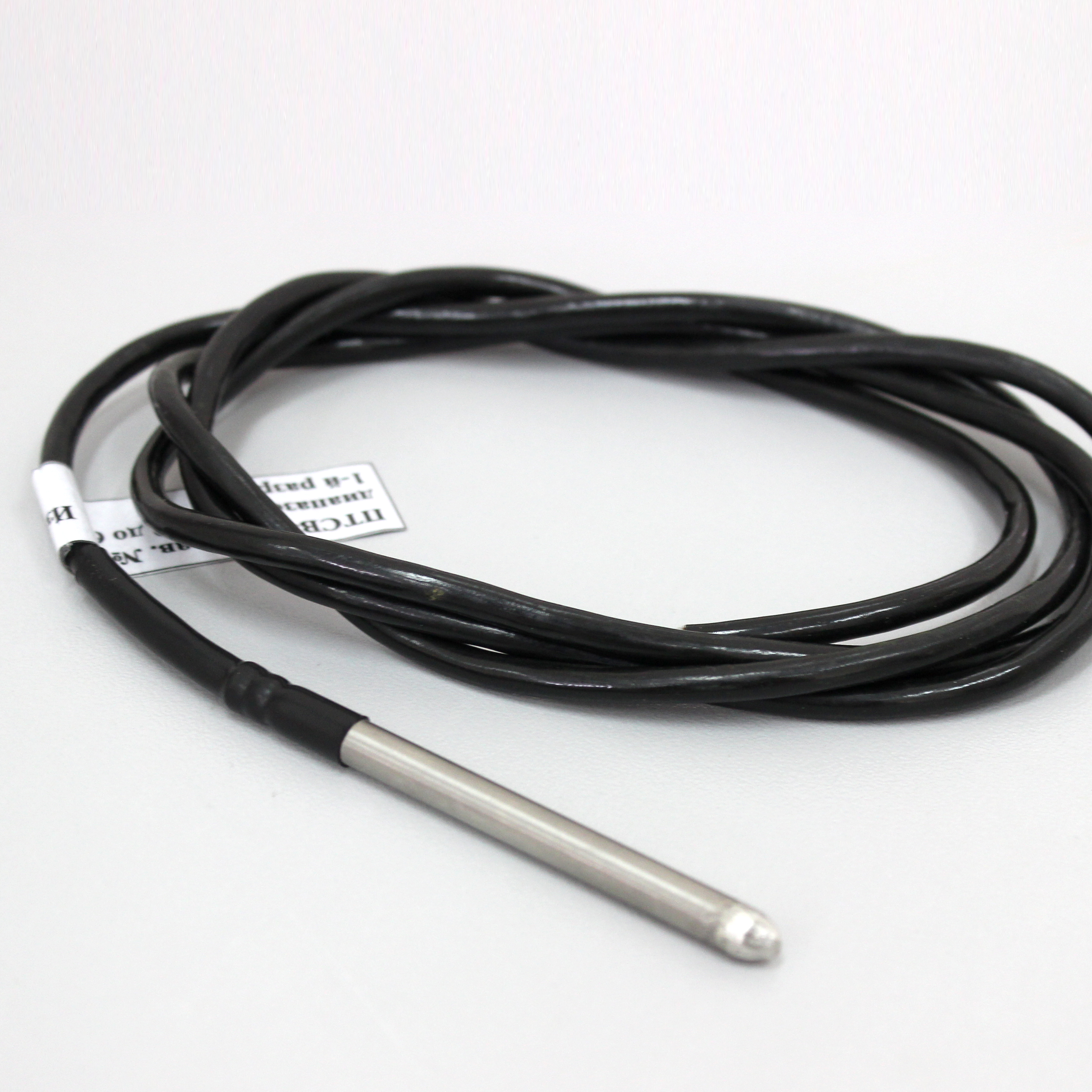

Термометры являются переносными приборами, состоят из первичного термопреобразователя – чувствительного элемента платинового термометра (ЧЭПТ) и защитного корпуса. Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины.

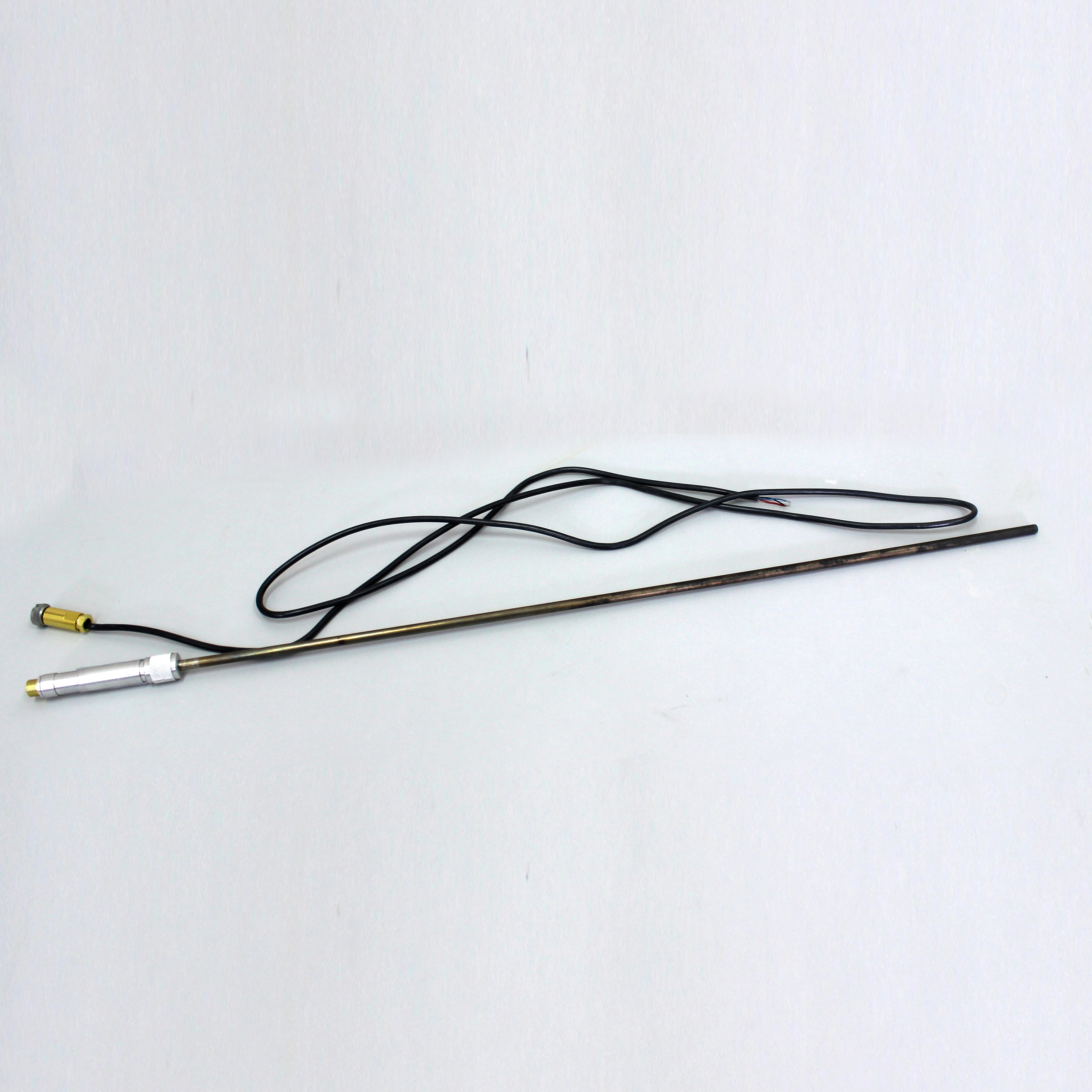

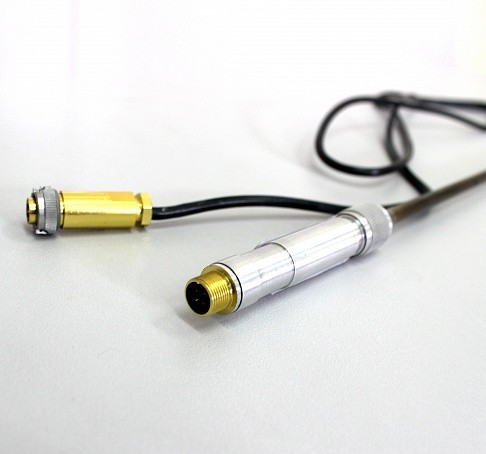

Основной частью является ЧЭПТ, представляющий собой резистор, в виде спирали из платиновой проволоки в керамическом каркасе или платиновой пленки на подложке, с двумя выводами. К каждому концу ЧЭПТ приварены по два провода, идущих к головке термометра и служащих для подсоединения термометра к электроизмерительной аппаратуре. ЧЭПТ помещен в герметизированный защитный корпус, представляющий собой металлическую трубку, на которой закреплена головка термометра с 4-мя выводами. Металлическая трубка с ЧЭПТ и выводами заполнена порошком оксида алюминия.

Измерение сопротивления термометра осуществляется по четырёхпроводной схеме. Термометр имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов - произвольный. Термометры выпускаются следующих модификаций: ПТСВ-1, ПТСВ-2, ПТСВ-2К, ПТСВ-3, ПТСВ-4, ПТСВ-5, отличающихся диапазоном измерений температуры, размерами и чистотой материала ЧЭПТ.

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Допустимое отклонение номинального сопротивления (RTTB) не более ± 0,2 % RTTB.
Значение относительного сопротивления образцового высокоточного термометра, определяемое как отношение сопротивления термометра при данной температуре (Rj) к его сопротивлению в тройной точке воды (RTTB):

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Модификация и исполнение термометра WGa, не менее WHq, не более W100, не менее
ПТСВ-1-2 1.11795 0.844235 1.3924
ПТСВ-1-3 1.11795 0.844235 1.3924
ПТСВ-2-1; ПТСВ-2К-1 1.11795 0.844235 1.3924
ПТСВ-2-2; ПТСВ-2К-2 1.11795 0.844235 1.3924
ПТСВ-2-3; ПТСВ-2К-3 1.11750 0.844990 1.3908
ПТСВ-3-3 1.11795 0.844235 1.3924
ПТСВ-4-2 1.11795 0.844235 1.3924
ПТСВ-4-3 1.11795 0.844235 1.3924
ПТСВ-5-3 1.11750 0.844990 1.3908

WGa - относительное сопротивление при температуре плавления галлия; WHq - относительное сопротивление при температуре тройной точки ртути; W100- относительное сопротивление при температуре 100°С.

Для ПТСВ-2К-2 и ПТСВ-2К-3 значения допускаемой абсолютной погрешности измерения температуры в диапазоне измерений, равны значениям погрешностей для ПТСВ-2-2 и ПТСВ-2-3 соответственно.
Измерительный ток эталонного высокоточного термометра - (1± 0,1) мА.

Пределы допускаемой абсолютной погрешности измерения температуры высокоточными образцовыми термометрами в диапазонах измерений температуры:

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Диапазон применения,°С Пределы допускаемой абсолютной погрешности измерения температуры не более, °С
Модификация и исполнение прибора ПТСВ
-1-2 -1-3 -2-1 -2к-1 -2-2 -2-3 -3-3 -4-2 -4-3 -5-3
-200...0 - - 0.005 - 0.03 0.05 - - - -
-60...0 - - 0.003 0.003 0.02 0.03 - - - -
-50...0 0.02 0.03 0.003 0.003 0.02 0.03 0.03 0.02 0.03 0.03
0...30 0.01 0.02 0.002 0.002 0.01 0.02 0.02 0.01 0.02 0.02
30...60 0.02 0.03 0.002 0.002 0.02 0.03 0.03 0.02 0.03 0.03
30...100 0.02 0.03 0.005 - 0.02 0.03 0.03 0.02 0.03 0.03
30...156 0.02 0.03 - - 0.02 0.03 0.03 0.02 0.03 0.03
165...232 0.02 0.04 - - 0.02 0.04 0.04 0.02 0.04 0.04
232...420 0.02 0.04 - - - - 0.04 - - -
420...450 0.02 0.05 - - - - 0.05 - - -
450...500 - - - - - - 0.07 - - -

Показатель тепловой инерции термометра: ПТСВ-1 - 40с, ПТСВ-2 - 10с.

Внесены в реестр средств измерений, рег. № 23040-14.

ДИАПАЗОН ТЕМПЕРАТУР

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
ПТСВ-1-2 от - 50 до + 450 °С
ПТСВ-1-3 от - 50 до + 450 °С
ПТСВ-2К-1 от - 60 до + 60 °С
ПТСВ-2-1 от - 200 до + 100 °С
ПТСВ-2-2; ПТСВ-2К-2

от - 200 до + 200 °С

ПТСВ-2-3; ПТСВ-2К-3 от - 200 до + 200 °С
ПТСВ-3-3 от - 50 до + 500 °С
ПТСВ-4-2 от - 50 до + 232 °С
ПТСВ-4-3 от - 50 до + 232 °С
ПТСВ-5-3

от - 50 до + 250 °С

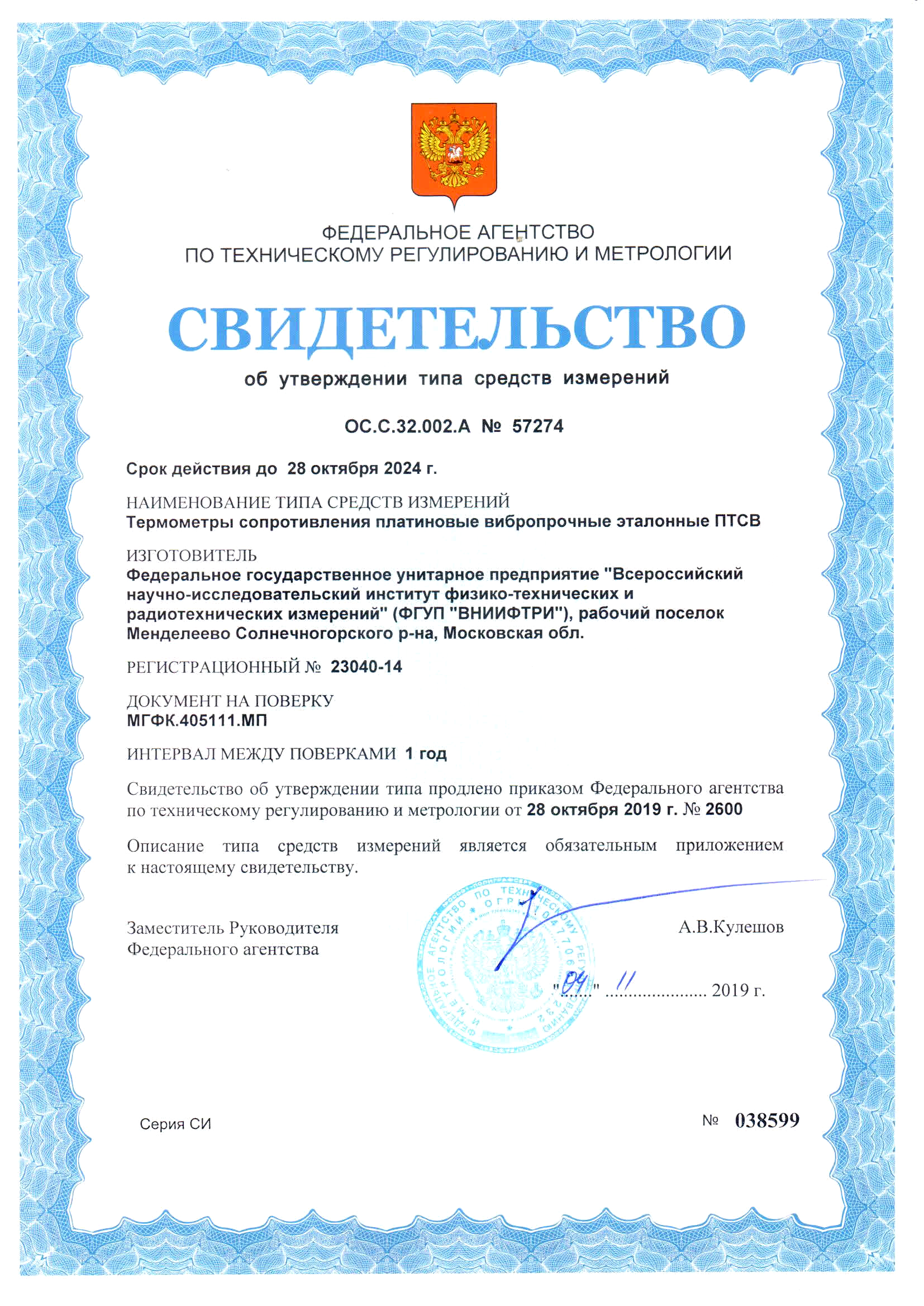

Свидетельство
