Вибропреобразователь АГ30
измерения колебательного ускорения твердого тела в воздушной и водной среде
Вибропреобразователь состоит из корпуса внутри которого расположены инерционная масса, пьезокерамический чувствительный элемент и согласующий усилитель.
Принцип работы вибропреобразователя основан на сдвиговом пьезоэффекте.
Измеряемое колебательное ускорение равно произведению величин выходного напряжения вибропреобразователя на его коэффициент преобразования.

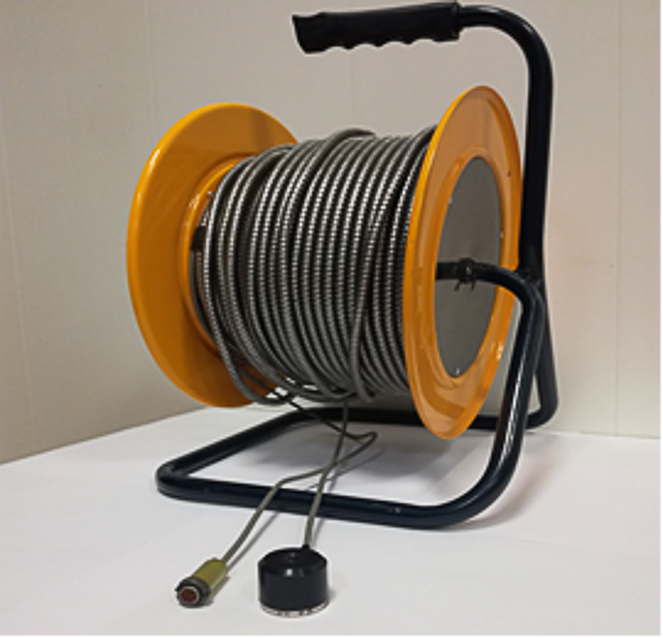

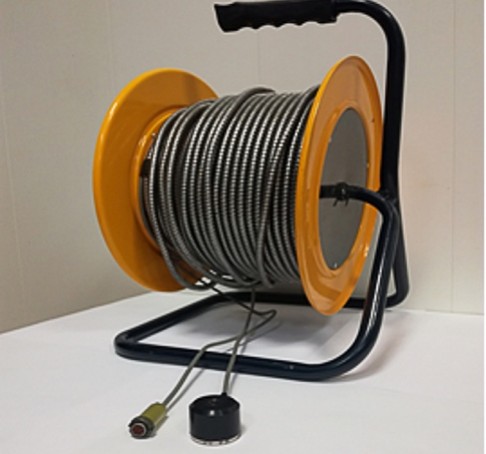

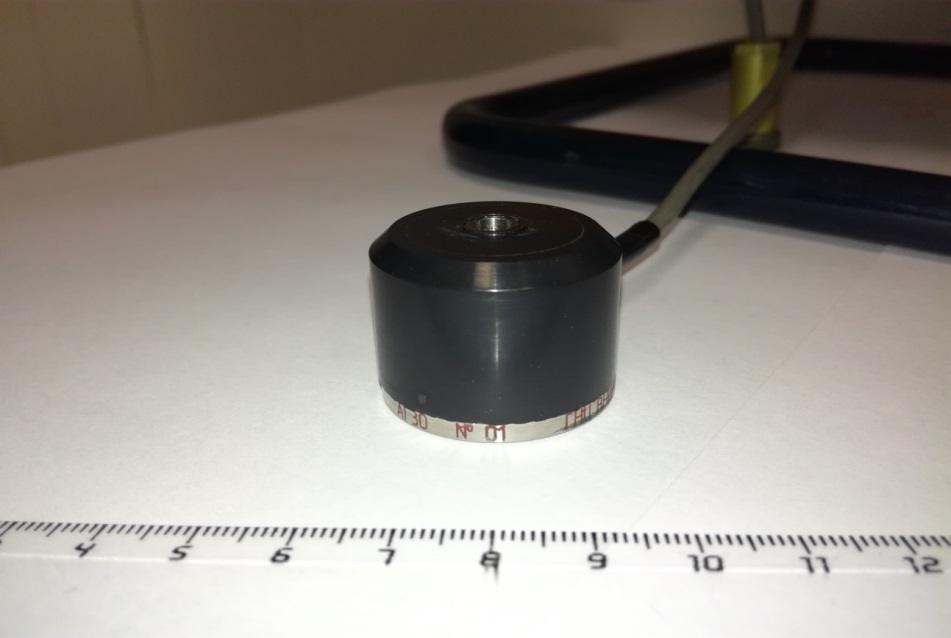

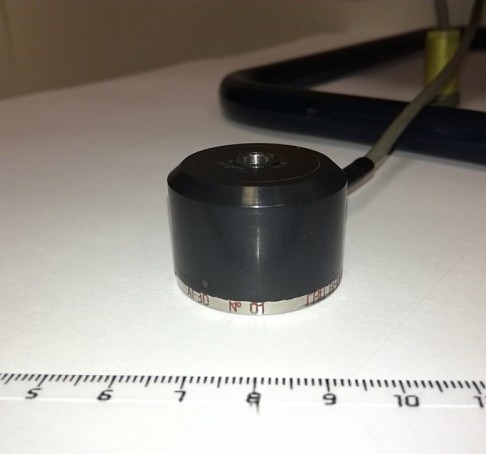

Конструктивно вибропреобразователь представляет собой цилиндрический контейнер диаметром 32 мм и высотой 26 мм, в центре которого сквозное отверстие для его крепления, а сбоку выходит 50-и метровый кабель, защищенный металлорукавом и намотанный на катушку, который заканчивается соединителем типа РС7.
Конструкция вибропреобразователя герметичная, неразборная и не предусматривает место пломбирования. Степень защиты от попадания пыли и влаги IP68. Измерительная ось чувствительного элемента перпендикулярна основанию и направлена от основания вниз.
|
Наименование характеристики |
Значение характеристики |
|---|---|
Рабочий диапазон частот, Гц:
|
от 5 до 10 000
от 5 до 5000 |
| Расширенный диапазон частот, Гц |
от 1 до 20 000 |
| Коэффициент преобразования, мВ·с2·м-1 |
10 ± 3 (базовое исполнение) 0,5 ± 0,1; 1 ± 0,2; 100 ± 20 * |
|
Доверительные границы основной относительной погрешности коэффициента преобразования вибропреобразователя, при доверительной вероятности 0,95, % |
±5 |
|
Неравномерность частотной характеристики относительно значения на частоте 160 Гц, дБ, не более:
|
±3
±2 |
Частота установочного резонанса, кГц, не менее:
|
26
10 |
| Коэффициент нелинейных искажений, %, не более |
1 |
| Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемой дополнительной погрешности коэффициента преобразования, вызванной изменением температуры окружающей среды, %/ºС, не более |
±0,2 |
|
Эффективное значение собственных шумов в диапазоне частот от 1 Гц до 20 кГц, не более, м·с-2 |
5·10-4 |
| * Значение коэффициента преобразования устанавливается по отдельному заказу | |
|
Наименование характеристики |
Значение характеристики |
|---|---|
| Напряжение питания, В |
±(12 ± 2 ) |
| Сила тока потребления, мА, не более |
10 |
Габаритные размеры (без кабеля) мм, не более:
|
32
26 |
| Масса (без кабеля), г, не более |
100 |
| Длина выходного кабеля, м |
50 ± 2** |
Рабочие условия эксплуатации:
|
от минус 40 до плюс 50
от минус 4 до плюс 35
90
0,5 |
| ** Длина выходного кабеля устанавливается по отдельному заказу от 10 см до 50 м | |
