Системы виброизмерительные ВИС-32

Системы виброизмерительные ВИС-32

Системы виброизмерительные ВИС-32
Системы виброизмерительные ВИС-32
Предназначены для:
  • обеспечения многоканальных синхронных измерений (совместно с первичными преобразователями) виброакустических характеристик и характеристик внешнего гидроакустического поля морских объектов с использованием спектрально — корреляционного (в том числе взаимного) анализа.
  • обеспечения возможности подключения измерительных преобразователей различных физических величин с различными типами предварительных усилителей, в т. ч. с выходом по току, напряжению, усилителем заряда, преобразователей с встроенной электроникой типа ICP (IEPE, Delta Tron).
по запросу
Заказать

Принцип действия систем основан на преобразовании аналоговых сигналов, поступающих с первичных измерительных преобразователей (или других источников) в цифровые значения их регистрации и обработке по заданным алгоритмам.

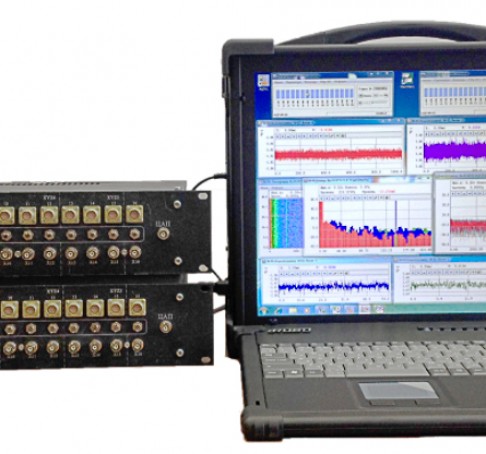

Конструктивно система состоит из блока питания и коммутации БПК (аналоговая часть) и переносного компьютера (программно-цифровая часть). БПК состоит из двух независимых модулей, конструктивно выполненных в стандартном корпусе ect 19260 2UB(HH) и обеспечивает питание первичных измерительных преобразователей (ПИП) и согласование аналоговых измерительных сигналов с аналого-цифровым преобразователями (АЦП). Переносной компьютер с двумя встроенными АЦП предназначен для преобразования аналоговых сигналов в цифровые коды и для работы со специальным программным обеспечением.

Системы имеют встроенный генератор сигналов, разработанный на базе цифроаналогового преобразователя (ЦАП) с собственным программным обеспечением.


Метрологические и технические характеристики

Функции базового комплекта программного обеспечения:
  • многоканальная регистрация сигналов;
  • узкополосный спектральный анализ;
  • спектральный анализ амплитудных огибающих;
  • узкополосный спектральный анализ в режиме «частотной лупы»;
  • взаимный спектральный анализ;
  • долеоктавный спектральный анализ;
  • корреляционный анализ
  • взаимный корреляционный анализ;
  • графическое отображение результатов измерений.
Количество измерительных каналов

32

Типы входов измерительных каналов:
  • измерительные каналы с недифференциальным входом по напряжению
  • измерительные каналы с недифференциальным входом по напряжению
    с питанием ПИП типа ICP



32

32

Рабочий диапазон частот, Гц:
  • для измерительных каналов с недифференциальным входом по напряжению:

а) в режиме узкополосного анализа сигналов

б) в режиме третьоктавного анализа сигналов





от 0,2 до 20000

от 0,63 до 31500

Неравномерность АЧХ для измерительных каналов с недифференциальным
входом по напряжению в диапазоне частот от 1 до 20000 Гц, дБ, не более

0,2

Спад частотной характеристики для измерительных каналов
с недифференциальным входом по напряжению в диапазоне частот от 1 до 0,2 Гц, дБ, не более

3

Неравномерность АЧХ для измерительных каналов с недифференциальным
входом по напряжению с питанием ПИП типа ICP
в диапазоне частот от 2 до 20000 Гц, дБ, не более

0,2

Спад частотной характеристики для измерительных каналов с недифференциальным
входом по напряжению с питанием ПИП типа ICP
в диапазоне частот от 2 до 0,5 Гц, дБ, не более

2

Динамический диапазон измерений мощности переменного электрического тока
в узких полосах частот, дБ, не менее

90

Верхний предел измерения электрического сигнала
(относительно 1 мкВ), не менее, дБ

130

Пределы допускаемой относительной погрешности измерений
мощности переменного электрического тока:
  • в узких полосах частот, дБ

±0,2

  • в третьоктавных полосах частот, дБ

±0,2

Коэффициент нелинейных искажений сигнала
при максимальном входном сигнале 3,162 В (эфф), %, не более

0,002

Межканальная временная задержка при синхронных измерениях, мкс, не более

1

Затухание элайзинговой составляющей сигнала в рабочем диапазоне частот, дБ, не менее

95

Межканальное переходное затухание, дБ, не менее

90

Разрядность АЦП с параллельным опросом данных по каждому измерительному каналу

24

Параметры встроенного генератора

Тип генерируемых сигналов встроенного генератора:
  • гармонический;
  • белый гауссовский шум
Параметры встроенного генератора в режиме формирования гармонического сигнала:
  • диапазон частот, Гц

от 0,2 до 30000

  • пределы допускаемой относительной погрешности установки
    частоты сигнала, %

±0,001

  • коэффициент нелинейных искажений, %, не более

0,002

  • диапазон действующих напряжений, В

от 0,01 до 3,162

  • пределы допускаемой относительной погрешности установки
    напряжения переменного тока, %:

а) в диапазоне частот от 0,2 до 1 Гц включ.

±3

б) в диапазоне частот св. 1 Гц до 20 кГц включ.

±1

в) в диапазоне частот св. 20 до 30 кГц включ.

±2

Параметры встроенного генератора в режиме формирования шумового сигнала:
  • диапазон частот, Гц

от 1 до 30000

  • спектральная плотность напряжения шума (при выходном напряжении сигнала 1 В), мкВ/√Гц

4226,8±100

Габаритные размеры БПК (длина × ширина × высота), мм, не более

485×275×180

Масса БПК, кг, не более

12

Параметры электропитания:

  • напряжение переменного тока, В

220±22

  • частота переменного тока, Гц

50±1

Рабочие условия эксплуатации:
  • температура окружающего воздуха, ºС

от 5 до 35

  • относительная влажность окружающего воздуха
    (при температуре окружающего воздуха 25 ºС), %, не более

80

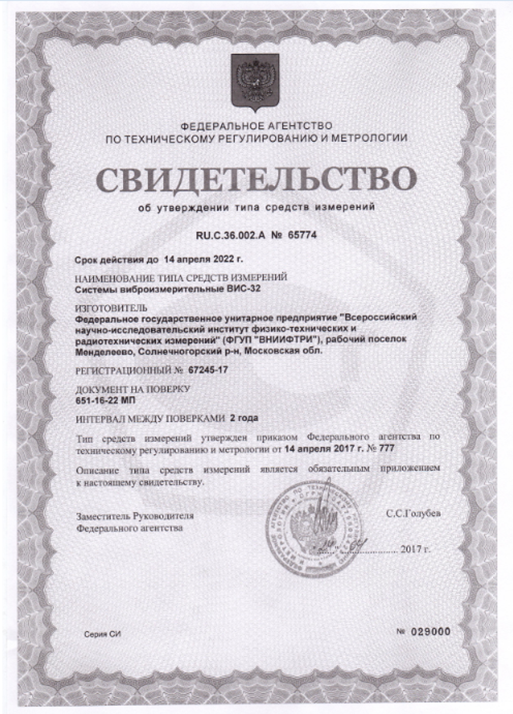

Свидетельство об утверждении типа средств измерений №65774
