Стандарт частоты и времени рубидиевый Ч1-92

Стандарт частоты и времени рубидиевый Ч1-92
Стандарт частоты и времени рубидиевый Ч1-92 Стандарт частоты и времени рубидиевый Ч1-92
ГР-62740-21
Предназначен для:

формирования высокостабильных сигналов частотой 5 и 10 МГц, а также импульсного сигнала 1 Гц с возможностью его внешней синхронизации.


424 995руб.
Заказать

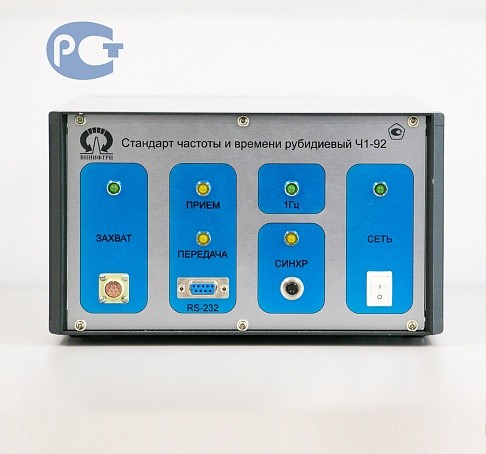

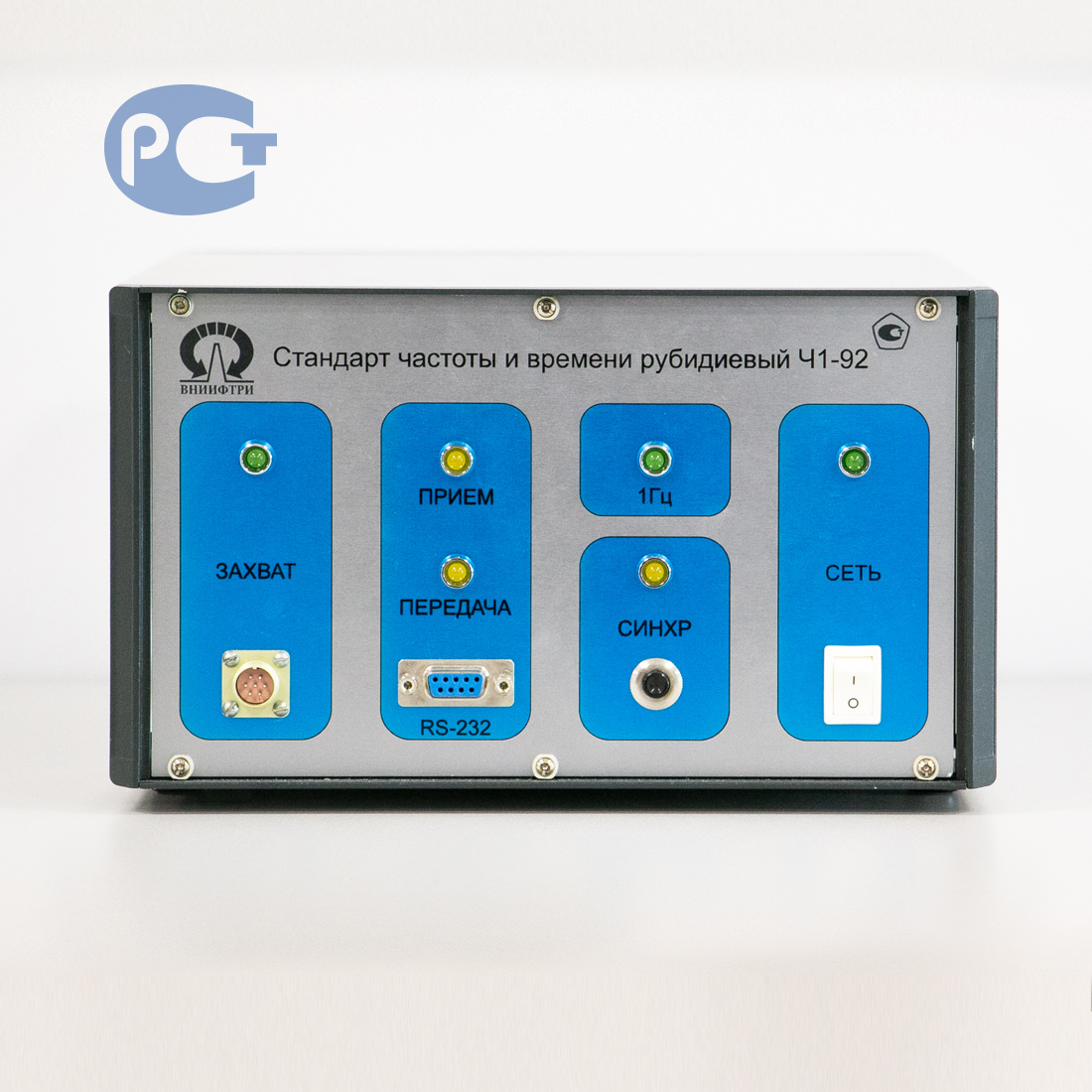

Конструктивно стандарт выполнен в виде моноблока, на лицевой панели которого расположены органы управления режимом синхронизации, а также светодиоды индикации состояния стандарта.

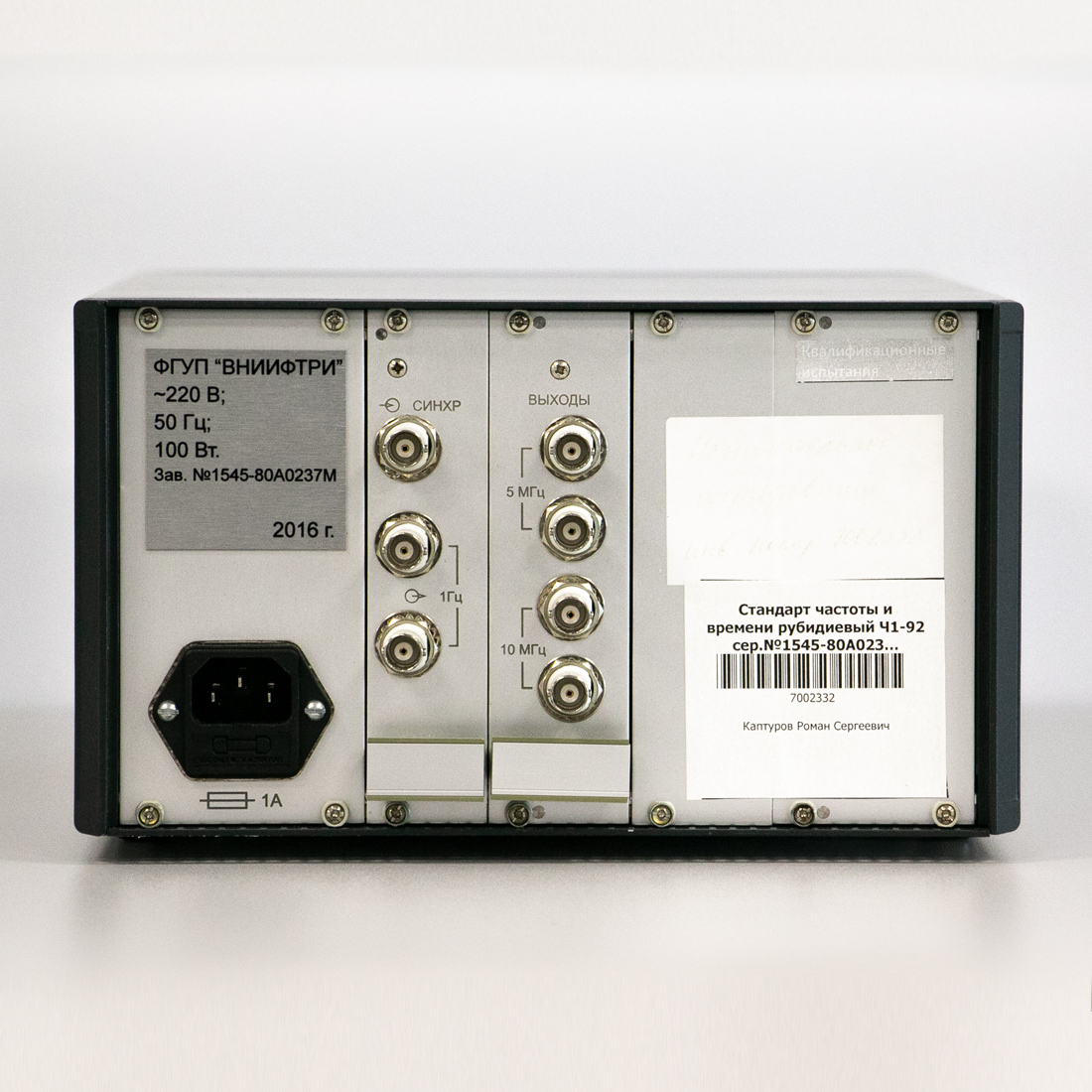

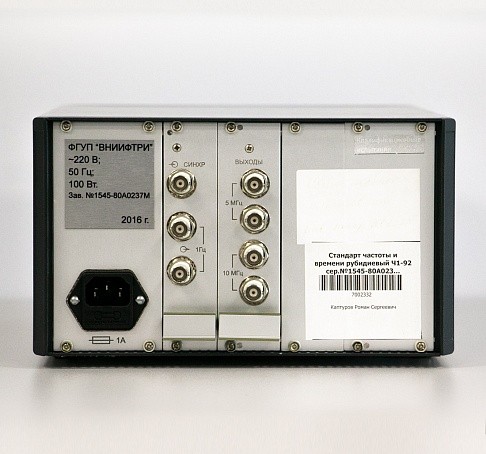

На задней панели имеются следующие интерфейсы:

  • разъемы выходных сигналов 1 Гц, 5 и 10 МГц;
  • разъем входного синхросигнала 1 Гц (50 Ом);
  • разъем RS-232C для корректировки действительного значения частоты;
  • разъем для подключения питания от сети переменного тока 220 В.

Функционально стандарт состоит из:

  • встроенного рубидиевого опорного генератора;
  • блока делителя частоты;
  • блока буферных усилителей;
  • блока питания.

Номер в Госреестре средств измерений 62740-15.

Внесен в "Перечень промышленной продукции, произведенной на территории Российской Федерации".

Производитель – ФГУП «ВНИИФТРИ» (Российская Федерация).

Гарантийное и постгарантийное обслуживание производится силами собственного сервисного центра.

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ  ЗНАЧЕНИЕ
Среднее квадратическое значение напряжения выходных сигналов 5 и 10 МГц на нагрузке 50 Ом, В (1,0 ± 0,2)

Параметры импульсного сигнала 1 Гц:

  • уровень напряжения выходного сигнала (положительная полярность на нагрузке 50 Ом), В, не менее
  •  длительность импульсов, мкс
  • длительность переднего фронта импульсов, нс, не более

2,4


от 20

до 40 5

Пределы допускаемой относительной погрешности по частоте  ± 2,0×10-10

Допустимое среднее квадратическое относительное двухвыборочное отклонение результатов измерений частоты выходных сигналов 5 и 10 МГц:

  • для интервала времени измерений 1 с
  • для интервала времени измерений 10 с
  • для интервала времени измерений 100 с


1,4×10-11

5,0×10-12

1,4×10-12

Наибольшая спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц:

  • на частоте 10 Гц
  • на частоте 100 Гц
  • на частоте 1 кГц
  • на частоте 10 кГц

5 МГц


  • минус 100
  • минус 130
  • минус 140
  • минус 145

10 МГц


  • минус 95
  • минус 125
  • минус 140
  • минус 145
Ослабление гармонических составляющих в спектрах выходных сигналов 5 и 10 МГц, дБ 30
Пределы допускаемой абсолютной погрешности внешней синхронизации импульсного сигнала 1 Гц, нс ± 100
Пределы допускаемой относительной погрешности по частоте от включения к включению ± 5,0×10-11
Дополнительное относительное изменение частоты при изменении температуры окружающей среды в диапазоне рабочих температур ± 3,0×10-10
Напряжение питания от сети переменного тока частотой (50×1) Гц, В от 198 до 242
Потребляемая мощность, В∙A 100
Габаритные размеры (длина × ширина × высота), мм 330 × 240 × 140
Масса, кг 4,0

Рабочие условия эксплуатации:

  • температура окружающего воздуха, °С
  • относительная влажность при температуре воздуха 25°С, %


от 5 до 40

до 90

Средняя наработка на отказ, ч 25 000
Средний срок службы, лет 10
